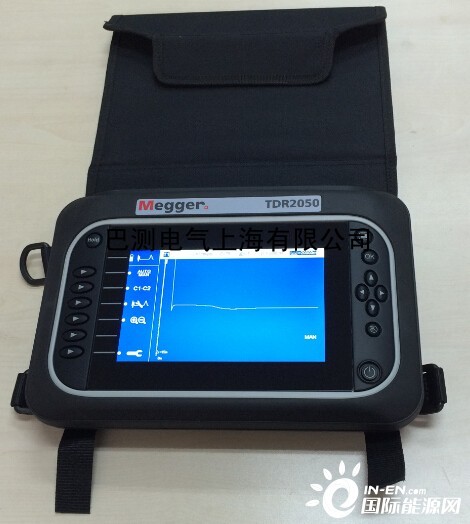

TDR2000/3时域脉冲反射仪

TDR2000/3是英国梅格Megger著名双通道彩屏电缆脉冲反射仪，**量程20km。可同时接入两相进行比较；DDG超远放大使您看清超长电缆的故障点和远端反射。TDR2000/3采用低压脉冲法工作原理，适合220V-500kV电缆低阻接地、低阻短路、断线等故障的快速预定位。

TDR2000/3采用了Step TDR分步脉冲盲区消除技术，使您在小量程(0-10m, 0-25m, 0-100m, 0-250m,0-500m)中自动消除近端盲区。TDR2050同时可作为权威检测仪用于新设电缆工程核算，使电缆全长获得甲乙双方认可。在振荡波电缆局放测试中，T2050可用来检测电缆接头位置，特别适合检测没有竣工资料或丢失图纸的新接收电缆。

一、      用途

TDR2050电缆脉冲反射仪适用于电力、发电、铁路、地铁、电信、石油、化工、部队等行业，检测电力电缆、信号电缆、通信电缆。TDR2000/3适用于220V-500kV电力电缆、交直流信号电缆、通信电缆的故障定位、测量全长、探测中间接头位置。

在电缆故障定位探测时，适合的电缆故障类型是：（1）断线故障。（2）低阻接地故障，绝缘电阻在2000欧姆及以下。（3）低阻短路故障，绝缘电阻在2000欧姆及以下。（4）间歇型故障：时而表现为故障、时而自行恢复为完好电缆的情况。
