CJSVG静止无功发生器有源滤波柜

　　“CJSVG静止无功发生器有源滤波柜”参数说明

　　是否有现货：是认证：ISO9001，CCC

　　壳体防护等级：其它型式：普通型

　　结构：国产箱变型号：CJAPF

　　规格：其他商标：成纪电气

　　包装：成纪电气产量：999

　　“CJSVG静止无功发生器有源滤波柜”详细介绍

　　产品详情

　　“CJAPF型低压有源电力滤波器”参数说明

　　是否有现货：是滤波器类型：其它

　　处理的信号：模拟信号的频段：高通

　　安放位置：面板滤波器元器件：有源

　　产量：999

　　“CJAPF型低压有源电力滤波器”详细介绍

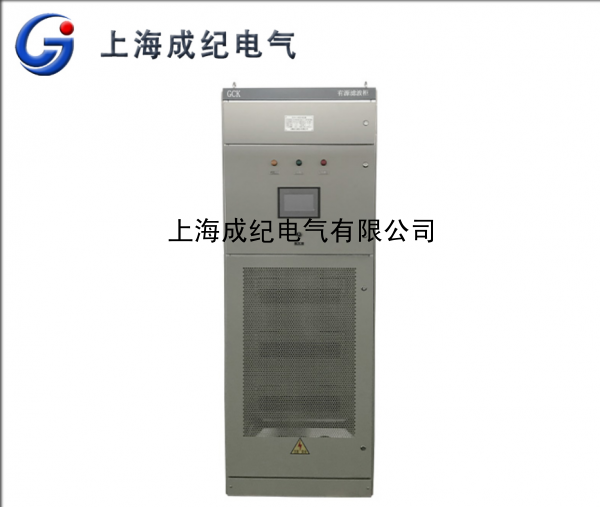

　　CJAPF型低压有源电力滤波器

　　概述

　　有源电力滤波器（APF）是基于IGBT功率变换器的用于动态滤除谐波、动态补偿无功的电力电子装置。APF实时检测电网中的各次谐波和无功功率，并进行动态跟踪补偿，因此能够对幅值和频率都变化的谐波和变化的无功进行补偿。APF克服了传统无源滤波器的滤波效果差、容易发生谐振、只能补偿固定次谐波等缺点，对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。

　　CJAPF系列有源滤波器采用闭环控制方式，并结合**的自适应控制算法，使APF在满载和轻载下均能达到很好的滤波性能；CJAPF系列有源滤波器采用电流平均值控制方式并结合LCL拓扑结构，克服了传统的滞环电流控制由于开关频率变化所带来的会把IGBT高频开关产生的谐波注入电网。

　　技术指标

　　CJAPF3线4线

　　额定补偿电流30A-400A50A-300A

　　输入工作电压（V）400V（-20%～+15%）400V（-20%～+15%）

　　690V（-20%～+15%）

　　工作频率（Hz）50/6050/60

　　性能

　　指标滤波能力THDI<3%(额定)THDI<3%(额定)

　　滤波范围2～50次谐波，消除全部指定谐波2～50次谐波，消除全部指定谐波

　　单次谐波补偿率调整可对每次谐波的补偿电流限值可对每次谐波的补偿电流限值

　　瞬时响应时间<100us<100us

　　全响应时间<10ms<10ms

　　有功功率损耗<3%(额定)<3%(额定)

　　校正三相不平衡有有

　　无功补偿功能有，可设定功率因数有，可设定功率因数

　　过载保护自动限流在****额定输出自动限流在****额定输出

　　开关频率20KHz20KHz

　　显示与

　　操作显示界面5.7英寸中文彩色触摸屏5.7英寸中文彩色触摸屏

　　显示状态电流和电压等电网参数电流和电压等电网参数

　　通讯Modbus,RS485,TCP/IP以太网Modbus,RS485,TCP/IP以太网

　　输入及输出干结点5个输出结点，4个输入结点

　　（用户可自定义）5个输出结点，4个输入结点

　　（用户可自定义）

　　环境

　　温度环境温度-10℃～40℃-10℃～40℃

　　储存环境-40℃～65℃-40℃～65℃

　　相对湿度**95%，无凝露**95%，无凝露

　　海拔高度1000米以下

　　（更高海拔请联系本公司）
