高压大电流2-10节锂电24V铅酸充电管理芯片HB6296

/3/4/5/6/7/8/9/10节锂电12/18/24V铅酸充电管理芯片HB6296

功能特性简述

l适用于2-3-4节，5-7-9或6-8-10节锂离子/锂聚合物

l8V-60V宽输入电压范围

l20mΩ充电电流检测电阻

l充电电流高达10A，

l0.5％的充电电压控制精度

l可选择电池节数：

HB6296A-2,3或者4节

HB6296B-5,7或者9节

HB6296C-6,8或者10节

HB6296D- 12V，18V，24V铅酸

l4%的可编程充电电流控制精度

l恒压充电电压值可通过外接电阻微调

l智能电池检测

l支持充电器输出与电池间的电阻补偿

l内置软启动

l开关频率400/300KHz

lLED 充电状态指示

l电池短路检测，保护

l内置过温关断

l输出充电电流信息

l电池充电过压保护

lCycle-by-cycle限流

l外置电池温度检测

l外置ISET脚充电使能

l睡眠模式电池功耗小于15uA

l外置充电时间限制

l工作环境温度范围：-20℃～85℃

lTSSOP-20或QFN-20封装

应用

l手持设备

lPDVD，PDA和智能手机

l笔记本电脑

l自充电电池组

l独立充电器

概述

HB6296 为同步开关型高效锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。

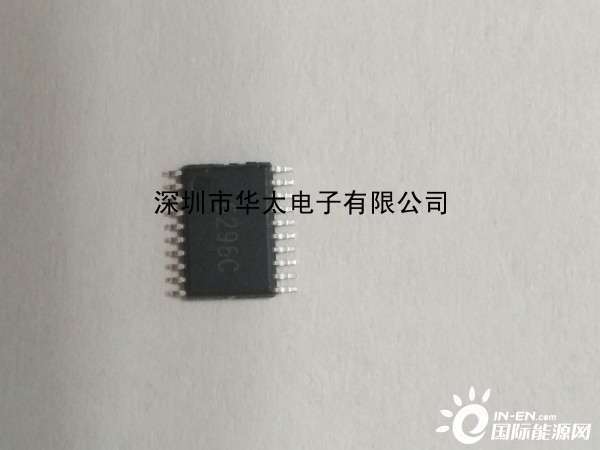

HB6296 集高精度电压和输入电流及充电电流调节器、预充、充电状态指示和充电截止等功能于一体，采用TSSOP-20或者QFN-20封装。

HB6296 对电池充电分为三个阶段：预充、恒流、恒压过程，恒流充电电流通过外部分压电阻决定，恒压充电电压可通过外部电阻微调。

HB6296 集成电池温度检测，过压及短路保护，确保充电芯片安全工作。HB6296 集成智能电池检测功能及超时错误恢复功能，方便用户使用。
