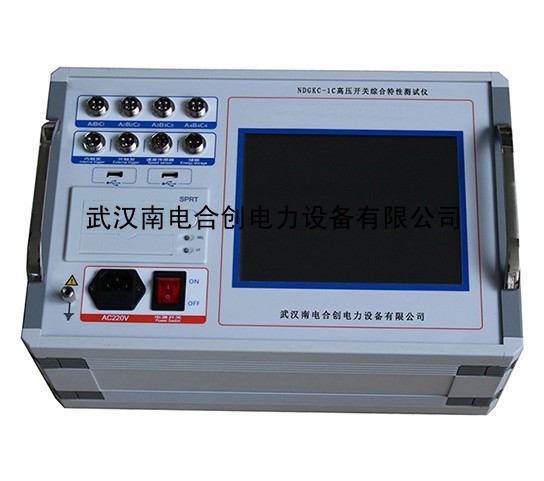

NDGKC-1C 高压开关综合特性测试仪

1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
内触发测试范围：0.01ms～20s，分辨率：0.01ms,
外触发测试范围：0.01ms～200s，分辨率：0.1ms,
在1000ms以内准确率：0.1%±1个字
2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
4．行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
360线传感器：360о，分辨率:0.5о,测量范围：0-1000mm.
加速度传感器测量范围：0-300mm，分辨率:0.1mm
5. 电流显示：**电30A,分辨率：0.01A。
6．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
7．内部直流电源：输出DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
8. 外触发触发电压：AC/DC10-300V，电流≤120A
9. 隔离开关测量范围：
⑴、电压输出：DC20～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号**采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
10．主机体积：360×260×170mm
11．使用环境： -20℃~+50℃
12．相对湿度：≤90%
