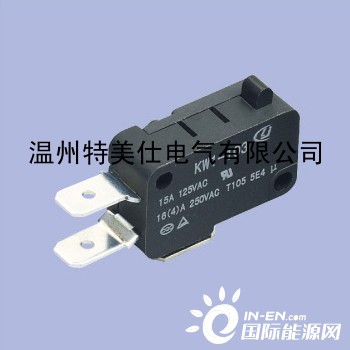

美仕 TEMSE 微动开关 微动开关价格 求购微动开关厂家

工作原理：

将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。同时电源对电容器C充电。当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。从K1断开到继电器释放的时间间隔称为延时时间。它决定于R和C的大小。一般C为100微法时，调节可调电阻器R可获得10秒至90秒的延时时间。若C取1000微法，则延时时间可达5分钟以上。

继电器上并联的二极管起保护作用，防止继电器断电释放时，由于自感产生高电压损坏晶体三极管。

元件规格：J继电器4098型工作电压6V V1V2晶体三极管9014 VD晶体二极管2CP10或1N4001 R可调电阻器100k C电解电容器100u/6V K1按钮开关。
