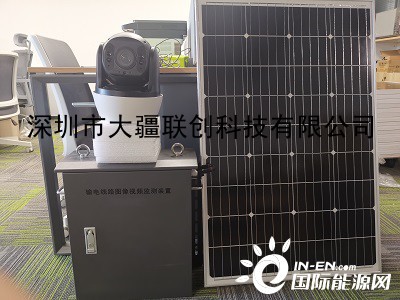

输电线路图像在线监测装置球机型
深圳市大疆联创科技有限公司
大疆联创
广东深圳市 · 付款后3天内
该产品库存不足
输电线路高清视频与图像在线监测装置
1系统概述
1.1系统配置
系统采用工业级核心处理器为框架，搭载高性能CPU并独立工作编码系统，配备500W高清图像传感器，全网通4G工业级模块，并支持2G/3G/4G按业务需求智能切换网络制式；心跳与数据交互分离式框架，超低功耗待机模式，主动与被动式休眠唤醒相结合，采用工业级生产工艺。
1.2主要技术
l工业级系统设计方案，支持环境温度-40°—75°运行
l0.05W超低功耗待机
l2G,3G,4G根据实际应用自主切换网络制式
l支持国网I1/南网/私有等多种规约协议
2关键技术分析
2.1关键技术
l多系统运行衔接技术
l音视频编解码技术
l网络通讯技术
l规约协议交互技术
l智能AI算法
2.1.1技术分析
多系统运行衔接技术：
超低功耗的工作模式，把整个系统分散成多个独立的子系统，主动和被动式休眠唤醒工作机制；
音视频编解码技术：
200W高清像素，H.265/H.264等多种编码格式，超低带宽传输高清实时视频，G.711a音频编码，支持双向语音对讲；
网络通讯技术:
内置工业级全网通4G模块，搭载智能通讯分流技术，根据现场安装环境信号，智能选择2G/3G/4G的网络制式，并依托高效的编码技术，2G传高清图片，3G/4G传高清实时视频；
规约协议交互技术：
国网I1/南网规约/私有等多种协议规约自定义选择，并支持远程协议平台跳转。
智能AI算法技术：
内嵌智能AI动态库算法，前端设备实时视频比对分析，对施工车辆，塔吊等各种外力破坏隐患和行为实时预警，并实时把预警数据结果上传平台与手机终端。
2.1.2系统技术参数
核心板 | |
主机核心CPU | 工业级核心芯片 |
4G网络 | 工业级4G全网通模块 |
扩展接口 | 2个RS485，2个RS232,2个I/O,RJ45,USB等，支持各类传感器数据采集透明传输 |
制作工艺 | 三防标准制作，防潮、防盐雾、防腐蚀 |
一体机机芯 | |
图像传感器类型 | 1/2.8” Progressive Scan CMOS |
像素 | 200W高清 |
编码芯片 | 高性能CPU编码 |
信号系统 | PAL/NTSC |
最低照度 | 彩色：0.0001Lux |
放大倍数 | 20/30/40倍光学变倍 |
视场角 | 60°-2.3°(广角-望远) |
焦距 | 4.6-176mm |
自动光圈 | 支持 |
旋转速度 | 键控速度：水平：0.01°/s ~250°/s；垂直：0.01°/s ~100°/s |
水平旋转角度 | 360°连续旋转 |
垂直旋转角度 | -10°-90° |
比例变倍 | 支持 |
预置位 | 255个 |
巡航 | 支持12组（每组可添加32个预置位） |
扫描 | 支持12组 |
断电记忆 | 支持 |
看守位 | 时间可设（1-240分钟），可运行预置位、巡航、线扫描、花样扫描等功能 |
坐标显示 | 开/关 |
日夜转换模式 | 自定义切换，夜晚全彩 |
智能白光灯 | 夜晚视频与拍照时自动开启和关闭补光 |
编码输出 | 码流一： |
30fps(1920×1080) | |
码流二： | |
30fps(640×480) | |
视频压缩格式 | H.265/H.264/MJPEG |
音频压缩格式 | G711_A |
内置智能AI算法 | 采用智能AI算法，对各种施工机械，漂浮物等进行实时分析预警 |
网络协议 | IPv4/IPv6、RTSP/RTP/RTCP、TCP/UDP |
协议接口规约 | 国网I1/南网/其他规约可定制 |
使用特性 | |
工作模式 | 自定义工作模式，冬夏令时整点/全天24小时自主设置 |
功耗 | 待机0.05W，白天工作3W，夜间工作15W |
工作温度 | 低温零下40度，高温75度，全工业级芯片，无需加热与散热。 |
防护等级 | IP68 |
安装支架 | 适用于各类圆钢与角钢安装 |
设计寿命 | 不少于8年 |
