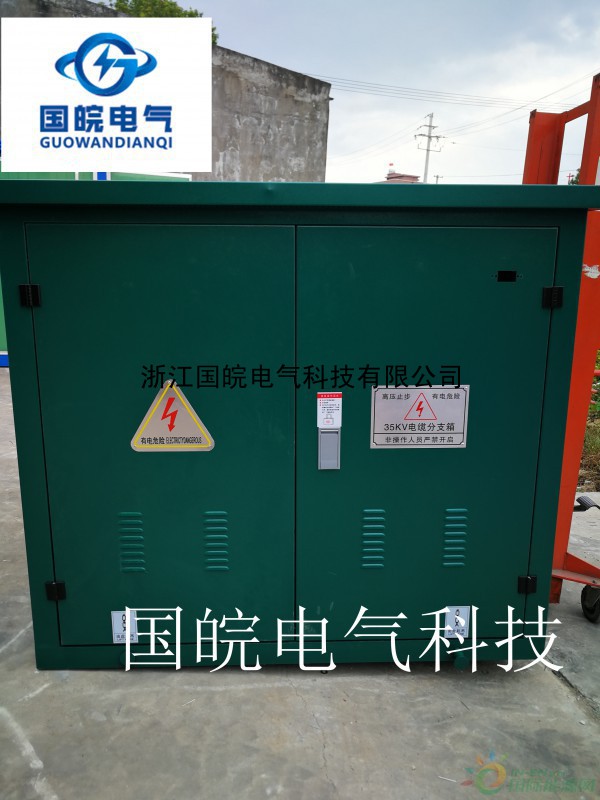

高压电缆分支箱带隔离通断一进两出厂家定做

DFW系列高压电缆分支箱，广泛用于10KV电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分支箱的电缆接头采用高等级绝缘的进口橡胶紧包覆绝缘，无裸露带电体；带开关的分支箱的开关均采用SF6绝缘负荷开关 。 DFW分支箱设计为户外免维护运行，安全可靠，其防护等级IP33～IP66，地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。

风电场专用35KV一进二出电缆分支箱产品特点：

1. 外壳颜色与周围环境相协调，箱壳表面有明显的警示标志。

2.电缆分支箱的门开启角度大于90°，并设定位装置。门设有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，铰链应防锈铰链,箱门有装设暗锁，并设外挂锁孔。箱体设足够的自然通风口，减少箱内凝露的产生，保证在本规范4.1条件下运行时，所有电器设备的温升不超过其允许值。

3.分支箱内设绝缘防护门，防护门上标有安全警示标志，确保检修人员安全。

4.电缆箱体顶盖装设防雨檐。

5.箱门内侧标有主回路的线路图，同时注明了操作程序和注意事项。

6.箱体底部两侧面共装有4只起吊安装用吊环。

7.箱体需能满足一定的防水要求，防护等级需不低于IP54。

8.箱体外壳采用厚度不小于2.0mm的优质不锈钢钢板制造而成，外壳有足够的机械强度，在起吊、运输和安装时不应变形或损伤。

9.箱体外壳有喷涂防护层，防护层为静电喷涂而成，涂层部分不小于150μm并应均匀一致。表面覆盖涂层有牢固的附着力。箱壳至少15年不褪色、不生锈。

风电场专用35KV一进二出电缆分支箱技术参数:

分接箱

项 目

单位

技术参数要求

额定电压

kV

35

额定频率

Hz

50

额定电流

A

630

额定绝缘水平

kV

40.5

额定短时工频耐受电压（有效值）

相间、相对地

kV

117

额定雷电冲击耐受电压（峰值）

相间、相对地

kV

200

防护等级

-

不低于IP54

电缆附件

冲击耐压

200kV，正负极性各10次，不击穿，不闪络

直流耐压

104kV（负极性），15min，不击穿，不闪络

局部放电

45kV下放电量≤10pc

风电场专用35KV一进二出电缆分支箱专用于交流40.5KV电缆系统的电缆节点处，用以分配电能。其连接方式简单、方便，具有全绝缘、全密封、耐腐蚀、免维护、安全可靠、体积小、重量轻、造型美观、无油化、安装简单、接地灵活、无任何带电部分裸露等特点，以先进技术解决了电缆“T”接、环网柜供电多路进出线等难题。产品形式可分为开关分支箱，欧式分支箱和美式分支箱。其进出线电缆连接均采用全绝缘型电缆接头，安装简便、使用可靠。外箱表面均采用静电喷塑工艺加工、美观、大方，可按不同的环境选择不同的颜色加工。箱内均具有相应的电缆固定夹及接地端子。
