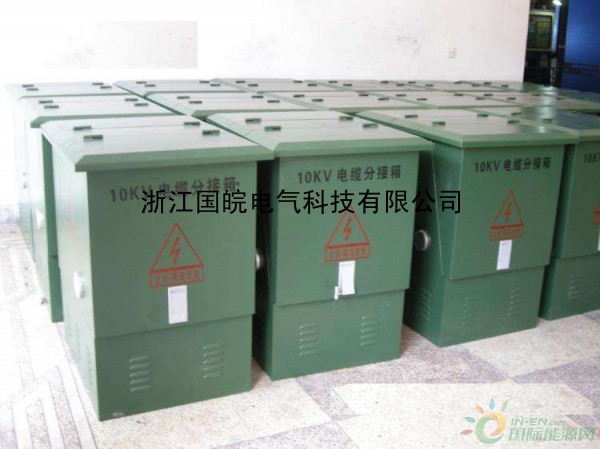

电缆分支箱10KV一进两出带开关厂家报价

1. 外壳颜色与周围环境相协调，箱壳表面有明显的警示标志。

2.电缆分支箱的门开启角度大于90°，并设定位装置。门设有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，铰链应防锈铰链,箱门有装设暗锁，并设外挂锁孔。箱体设足够的自然通风口，减少箱内凝露的产生，保证在本规范4.1条件下运行时，所有电器设备的温升不超过其允许值。

3.分支箱内设绝缘防护门，防护门上标有安全警示标志，确保检修人员安全。

4.电缆箱体顶盖装设防雨檐。

5.箱门内侧标有主回路的线路图，同时注明了操作程序和注意事项。

6.箱体底部两侧面共装有4只起吊安装用吊环。

7.箱体需能满足一定的防水要求，防护等级需不低于IP54。

8.箱体外壳采用厚度不小于2.0mm的优质不锈钢钢板制造而成，外壳有足够的机械强度，在起吊、运输和安装时不应变形或损伤。

9.箱体外壳有喷涂防护层，防护层为静电喷涂而成，涂层部分不小于150μm并应均匀一致。表面覆盖涂层有牢固的附着力。箱壳至少15年不褪色、不生锈。



风电场专用35KV一进二出电缆分支箱技术参数:

分接箱

项 目

单位

技术参数要求

额定电压

kV

35

额定频率

Hz

50

额定电流

A

630

额定绝缘水平

kV

40.5

额定短时工频耐受电压（有效值）

相间、相对地

kV

117

额定雷电冲击耐受电压（峰值）

相间、相对地

kV

200

防护等级
