ZW7-40.5/630a-1250a-1600a

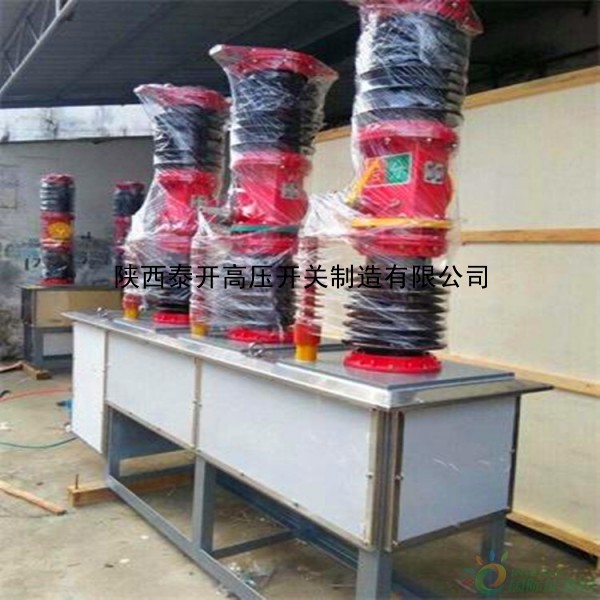

ZW7-40.5/630a-1250a-1600a陕西泰开高压开关制造有限公司zw7-40.5户外高压真空断路器系三相交流50hz、额定电压40.5kv及以下的户外高压开关设备。可作为分、合负荷电流、过载电流及短路电流之用。


二、使用环境

1、正常使用条件

a）周围空气温度

高温度 +40℃

低温度 -30℃

b）海拔不超过1000米

c）风压不超过700pa(相当于风速34m/s)

d）地震烈度不超过8级

e)空气污秽程度ⅲ级

2、特殊工作条件

在特殊工作环境下使用时，我们可以根据特殊工作环境的要求作出相应设计。

三、主要技术参数

1、断路器的机械参数：

2、断路器的主要技术参数

3、断路器内配操作机构参数：

四、产品特点

1、本产品是在我厂原产品基础上的改进型产品，符合国家、行业的有关标准，并已通过全部型式试验。

2、本产品的设计独特，体积小、重量轻、强度高、外形美观大方。

3、断路器底架采用热镀锌处理，外壳采用不锈钢板、外部元件采用防锈铝加工而成，具有很强的抗腐蚀与抗氧化能力。

4、断路器的传动箱为防水型箱体，为了防止内部电气控制元件受潮，传动箱内配有加热装置。

5、真空灭弧室是断路器的主要部件，为了更好地适应户外产品的需要，我们设计了本产品的专用真空灭弧室，它具有性能可靠、使用寿命长、开断能力大等特点。

6、本产品配有lzzbj4-35电流器，每个互感器多可配四个独立的线圈，线圈数量、变比、精度可根据用户要求制作，变比根据需要可在100/5～1600/5范围内选取，计量精度可以达到0.2及0.2s级，四个线圈的变比、精度可以不同。

五、工作原理

1、导电回路原理：

电流通过上出线端子引至真空灭弧室静端和动端，通过软连接及电流互感器从下出线端子引出。

2、动作原理：

断路器对系统的控制是通过“分”、“合”操作来完成的。断路器是由操动机构来操作的，机构和分闸弹簧带动连杆，使绝缘拉杆上下运动，带动拐臂绕轴转动，从而使导杆上下运动，以实现真空灭弧室动、静触头的分、合运动。
