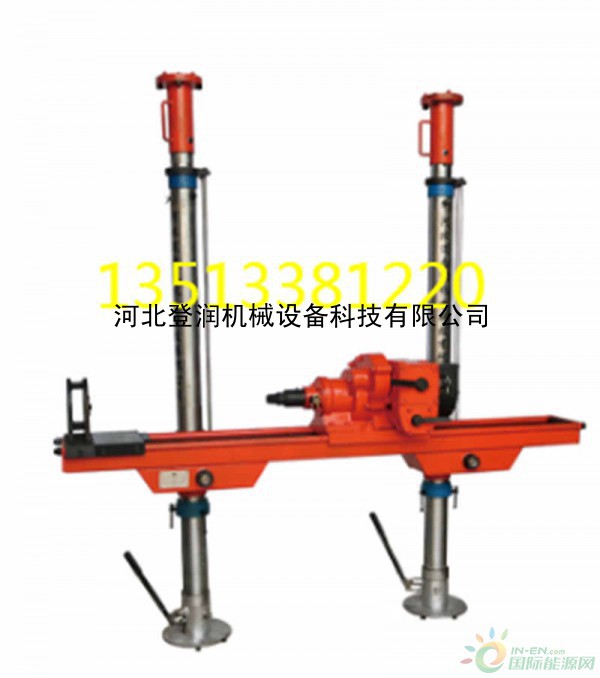

ZY-750重庆煤科院全液压坑道钻机

3.2 基本参数

钻孔深度：        m           150

开孔直径:         mm           87、115

终孔直径：        mm           65、75

钻杆规格:         mm          φ42（φ50）

钻孔倾角：               -90～+90

输出转矩:         N.m          750、280

输出转速:         r/min      105、300

给进力:           kN         40

起拔力:           kN          30

锚固力：          kN          280

正常给进速度       m/min        0～1.5

给进行程           mm           850

主机外形尺寸：     mm          21

主机重量:          kg          约380

泵站：

大泵出油调定工作压力:  MPa    16

小泵出油调定工作压力:  MPa   15

工作介质:             46＃抗磨液压油

油箱有效容积：         L      60

泵站外形尺寸：        mm      1400*700*700

    重量                   kg      492

操纵台：

旋转压力               MPa     15（反转）

旋转压力               MPa     14（正转）

推进压力               MPa     14

操纵台外型尺寸         mm      550×450×410(长×宽×高)

重量                   kg      60

电动机：

型号                  YBK2-180M-4

功率                  kW      18.5

电压                  V       380/660

电流                  A       35.9/20.7

     转速                  r/min   1470

油泵：

型号                  CBY3040/2006

最高压力              MPa      25

理论排量              mL/  40.6/6.4
