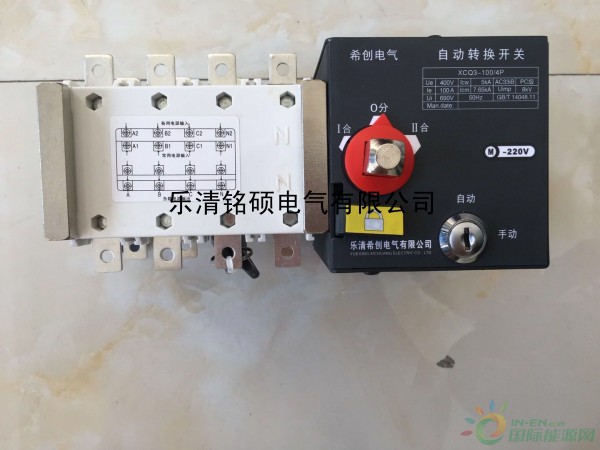

双电源自动转换开关带消防联动100A

采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧(无灭弧罩)；

采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；

采用过零位技术，紧急情况下可强制置零(同时切断两路电源)，满足消防联动需要；

执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、速度快；

操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；

执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；

具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；

安全性能好，自动化程度高，可靠性高，使用寿命8000次以上；

机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；

具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作(I-O-II)；

安装方便，控制回路采用接插式端子连接；

四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

双电源自动转换开关带消防联动100A双电源常工作条件

● 周围空气温度

● 周围空气温度上限+40℃;○ 周围空气温度下限-5℃;○ 周围空气温度24h的平均值不超过+35℃。

● 海拔：安装地点的海拔不超过2000m。

● 大气条件：

大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均**相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。

● 污秽等级:污秽污染等级为3级。

安装与使用：

1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。

步骤：

①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。

③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。

④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。

2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。

步骤：

①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。

②按柴油机停机步骤停机。

③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。

3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。
