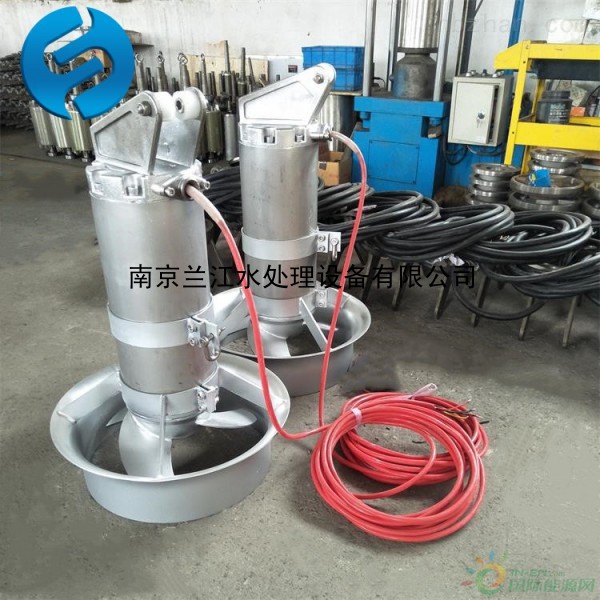

MA2.2污水池潜水推流搅拌器

QJB型潜水搅拌机为混合搅拌和低速推流两大系列产品。

二 、结构简介及性能特点

 1.潜水搅拌机结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

 2.潜水搅拌机叶片具有自洁功能，可防杂物缠绕、堵塞。

 3.潜水搅拌机与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

 4.潜水搅拌机电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保 护功能，使电机的工作更加安全可靠。

 5.潜水搅拌机机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。
三、产品说明

QJB0.85/8-260/3-740c

QJB------潜水搅拌机（推流器）的拼音缩写

260-----叶轮名义直径

740-------叶轮转速（rpm）

0.85------电机功率（KW）

配用功率范围：0.85-10KW

叶轮直径范围：260-615mm

叶轮转速范围：180-980r/min

推力范围：≤2900N

材质：铸铁/铸造全不锈钢  可根据客户要求定做

四 、用途及适用条件

混合搅拌系列潜水搅拌机适用于各种水处理工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

潜水搅拌机可在下列条件下正常连续运行：

★ 介质温度不超过40°C

★ 介质的PH值在5-9

★ 介质密度不超过1150KG/M^3

★长期潜水运行，潜水深度一般不超过20米

五、 选型注意事项

　为保证潜水搅拌机取得运行效果，请使用方提供如下资料：

◎ 运用目的

◎ 池型及尺寸，包括水深

◎ 搅拌介质的特性，包括粘度、密度、温度、及固体物含量等

七、 安装系统

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。

　　当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的**角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。

　　客户订货时，请提供池深H及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢起吊底座外，多台搅拌机可公用一套起吊装置。

八 、安装注意事项

◎导杆或导向钢丝应与水平垂直，可采用铅锤校正；

◎吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5°-10°

◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

GSJ、QSJ型双曲面搅拌机/FGSJ型浮筒式双曲面搅拌机
前言：
       在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械通常分为立轴折桨式和水平（潜水）式两种方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会影响到更终的工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，全新的曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了的效果。
FGSJ型浮筒式双曲面搅拌机
       FGSJ型浮筒式双曲面搅拌机是在潜水搅拌机的基础上进行改制，增加了不锈钢浮筒，具体选型按照GSJ型双曲面搅拌机实行。

应用范围：
        G/QSJ型系列曲面搅拌机是我公司开发的推荐使用的搅拌机。它广泛运用于环保、化工、能源、轻工等行业中需要对液体进行固液、气搅拌混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。
工作原理：
       G/QSJ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其独特的叶轮结构设计，将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动的设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面使液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下的循环水流，故可在轴向（y）和径向（x）方向的交叉水流(如双曲面流态图)。
正是由于G/QSJ型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。可以获得比表面积的水体交换。
其叶轮结构由导流体、搅拌叶片及传动轴等组成。

结构简介：
       G/QSJ型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率，水温，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音60分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含磨蚀性的水体，水温40℃，PH值6~9之间，其特点是无噪音，无视觉障碍。

注意事项:
        1、安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的工作距离应≤300mm，且池底平整，结实，池内无建筑垃圾。
        2、 如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机。
        3、在封闭池中要考虑到叶轮的尺寸。
        4 、无论何种安装方式，应注意水下电缆要固定好，防止磨损。
        5 、使用前应仔细阅读产品安装使用说明书。
工作特点:
       G/QSJ型系列曲面搅拌机作为一种搅拌混合设备，适用于各种低黏度的液体之间、固液、气液之间的混合搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。
      现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片（浆）式搅拌易出现死角，曝气工艺水气混合效果的问题，发挥其搅拌均匀的优势。主要特点表现在以下几个方面：
       (1) 可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合，使搅拌更均匀。
      (2) 的比表面积叶轮，功率配备，循环水流，能耗，比传统搅拌方式节能。
      (3) 整机结构紧凑，运行可靠，安装维护便捷。
      (4) 该叶轮由增强纤维或钢制材料制作而成，能适应不同的工况要求，使用寿命。

产品特点
1、立式螺旋式水流
2、面积叶轮
3、安装灵活，维护方便—便捷
安装方式:
    曲面搅拌机的安装分为干式安装、湿式安装和浮筒式安装三种，不论何种安装形式均非常简单。

潜水式安装
       湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入指定位置，依靠设备自重定位，固定好电缆。见湿式安装示意图。






选型与应用：
    G/QSJ型系列曲面搅拌机的选型相同，两种仅仅是安装方式的不同。和其它类型搅拌机的选型相同,曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。
       曲面搅拌机的选型主要：每台设备的服务面积来确定，并按照池长与池宽的比率不超过二倍的原则，可将长方形池划分为若干个相等的工作单元，以此确定搅拌机的数量。
       对于水深超过5米或浓度超过规定的，在选型时应考虑加功率或搅拌机的工作转速，以确保在容量和浓度的介质中达到即定的搅拌效果。
       在常规工况条件下，建议选用干式安装，有噪声或视觉要求的，建议选用潜水式安装。我公司可协助用户在特殊环境下的选型。
转速与循环流量曲线:
