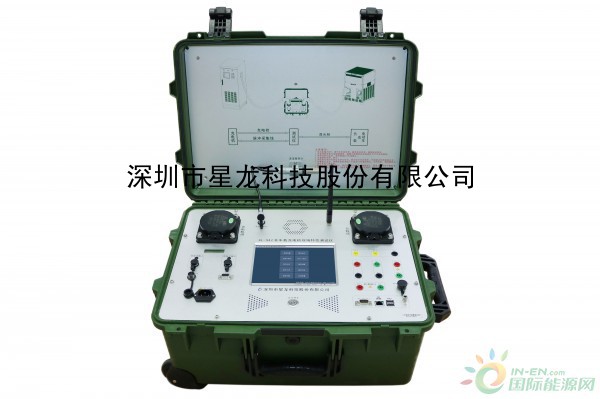

XL-942直流充电桩检测设备 便携式充电桩测仪 一键式操作
深圳市星龙科技股份有限公司
星龙科技
广东深圳市 · 付款后3天内
XL-942非车载充电机现场特性测试仪能同时测量充电机的输出电压、电流、功率、纹波系数以及充电机的电能误差等参数，同时还具备BMS模拟器、绝缘电阻测试、温度采集、湿度采集、GPS北京时间校准等功能，可进行充电电能计量误差检定、通讯协议一致性试验及传导充电互操作性测试，全程可实现自动化测试。大屏幕中文菜单显示，显示信息量大，操作方便。内置WIFI模块，数据可无线传输，可通过平板电脑等无线设备实现远程控制。在技术上XL-942使用各种最前沿的技术使设备高性能化，比如24Bit的sigma-delta AD、进口高稳定度零磁通互感器以及主频500M的双核DSP使其性能无比卓越。
XL-942非车载充电机现场特性测试仪结合负载可实现《JJG 1149-2018电动汽车非车载充电机检定规程》中的所有以下检定项目：
| 工作误差检定 | 时钟示值误差检定 |
| 显示误差检定 | 绝缘电阻试验 |
| 付费金额误差检定 | 温度湿度检测 |
《GB/T 34658-2017电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》中的以下项目：
| CHM报文测试 | CRO报文测试 |
| CRM报文测试 | CCS报文测试 |
| 充电握手测试 | CST报文测试 |
| 充电握手否定测试 | 充电测试 |
| CRM报文测试 | 充电否定测试 |
| CML报文测试 | CST报文测试 |
| CRO报文测试 | CSD报文测试 |
| 充电参数配置测试 | 充电结束测试 |
| 充电参数配置否定测试 | 充电结束否定测试 |
《GB/T 34657.1-2017电动汽车传导充电互操作性测试规范第1部分：供电设备》中的以下项目：
| 连接确认测试 | 绝缘故障测试 |
| 自检阶段测试 | 保护接地导体连续性丢失测试 |
| 充电准备就绪测试 | 其他充电故障测试 |
| 充电阶段测试 | 输出电压控制误差测试 |
| 正常充电结束测试 | 输出电流控制误差测试 |
| 充电连接控制时序测试 | 输出电流调整时间测试 |
| 通信中断测试 | 输出电流停止时间测试 |
| 开关S断开测试 | 冲击电流测试 |
| 车辆接口断开测试 | 控制导引电压超限测试 |
| 输出电压超过车辆允许值测试 | … |
同时，除了满足以上规程规范要求，测试仪及负载箱也加入很多符合用户的人性化辅助功能，功能包含以下：
- 测试仪自带电池，户外免电源接入，正常可工作8小时以上；
- 自动计算检定所需的最小时间及最小电能，为客户省时省钱省心；
- 过程自动检测，检定项目可选；
- 自动报表生成；
- BMS模拟器功能，配合负载箱可实现工作误差、显示误差检定点的检定；
- BMS部分报文内容显示，充电曲线显示；
- 内置WIFI模块，需要时可以实现数据自动上传，远程控制等功能；
1.1电压测量
|
分辨率 |
0.01%RG |
|
准确度 |
0.05%RD（100V～1000V） |
|
输入范围 |
0～1000V |
1.2电流测量
|
分辨率 |
0.01%RG |
|
准确度 |
0.05%RD（5A-250A） |
|
输入范围 |
0～250A |
1.3电能测量
|
电能测量准确度 |
0.05% |
1.4绝缘电阻测量
|
电压范围 |
0～1000V |
|
电阻测量范围 |
0～50MΩ |
1.5时钟测量
|
测量准确度 |
GPS对时时钟精度 |
1.6 纹波测量
|
测量准确度 |
1% |
|
带宽 |
<6kHz |
1.7温湿度测量
|
温度测量准确度 |
±0.5°C |
|
温度测量分辨率 |
0.1°C |
|
湿度测量准确度 |
±4%RH |
|
湿度测量分辨率 |
0.1%RH |
1.8电源及功耗
|
工作电源 |
220V (±5％) AC @50Hz或内置锂电池 |
|
**功耗 |
<100VA |
1.9环境条件
|
工作温度 |
-15℃～50℃ |
|
相对湿度 |
≤85% |
|
储存条件 |
－30℃～60℃ |
|
预热时间 |
5分钟 |
1.10尺寸及重量
|
整体尺寸 |
570mm*418mm*285mm（长*宽*高） |
|
整机重量 |
约20kg |
- 品牌：星龙科技
- 电压：0~1000V
- 电流：0~250A
- 电能测量准确度：0.05%
- 起订：1台
- 供应：1000台
- 发货：3天内
