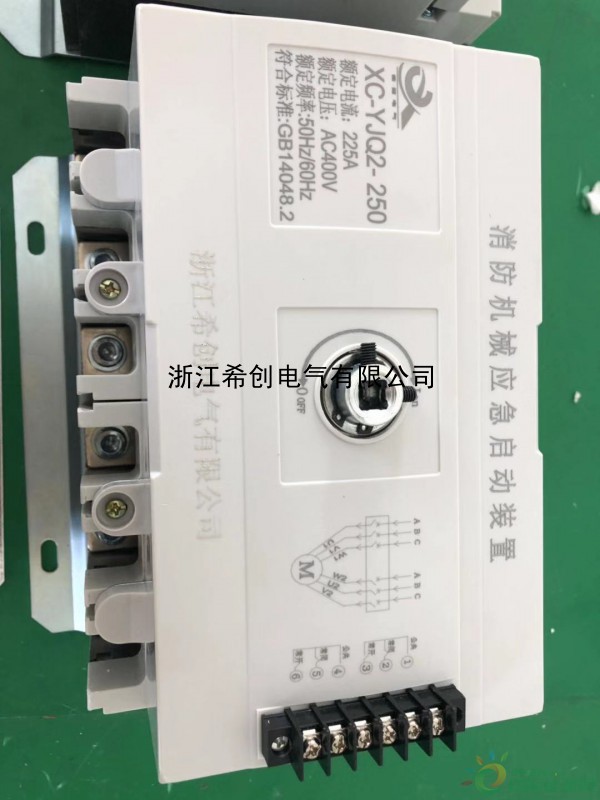

消防机械应急启动柜,消防机械应急启动400A

内部附件：分励脱扣器、欠电压脱扣器、辅助触头、报警触头

产品功能：电源自动切换及过载、短路保护等

产品性能：切换时间延时可调，动作时间准确

产品用途：冶金、建筑、军事等两路负荷场合

产品结构：体积小，结构紧凑，飞弧短，分断高

产品壳架：63、100、225、250、400、630、800、1250

产品电流：6A-1250A

产品极数：3、4

产品标准：IEC60947-6、GB14048.11

ATSE：CB级

概述

当今科技日新月异，电力系统设备逐渐向集中监控化、智能化方向发展[即弱电(电子)控制强电]。本公司根国外先进技术和国内用电用户的实际需要开发了新一代智能化双电源自动切换系统。它以最新的微机控制系统为核心，电磁兼容性设计、抗干扰性强、长期工作稳定可靠，配以大屏幕背光LCD显示，给用户形成一个良好的人机对话界面，操作、警示简便及高度智能化，是一种理想的机电一体化新型双电源自动切换系统。

本产品采用微机接口，一台微机可控智能双电源254台同时运行，大大减少人力、物力、财力。同时开创了双电源自动切换系统向着智能化、网络化方向发展的新纪元，也是目前国内同类产品的更新换代产品。

本产品符合标准GB/T14048.11-2008《低压开关设备和控制设备，第6部分：多功能电器 第1篇：自动转换开关电器》标准。

消防机械应急启动柜,消防机械应急启动400A适用范围

XCQ2系列智能双电源自动切换系统适用于交流50/60Hz，额定电压AC690V以下，额定电流2000A以下的双电源供电系统，能实现常用电源(N)与备用电源(R)之间的自动切换(也可设定为手动切换)，使双电源供电用户实现无人值守变电所。本产品适用于特类、I类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所。

消防机械应急启动柜,消防机械应急启动400A结构特点

XCQ2智能双电源自动切换系统(以下简称智能系统)是由装置本体和智能自动控制器两大部分组成。

1、装置本体由两台带有电动机操作机构的断路器(型号规格见技术参数条款)及附件(辅助报警触头等)、机械联锁机构、电气联锁、 熔断器、接线端子等组成，所有零部件安装在一块金属板上。

2、智能自动控制器由新颖的单片机及输出等诸多模块所组成。二者之间通过专用的航空插头接口和专用的长度不超2米的屏蔽电缆相连接，组成智能控制系统，智能系统控制电源电压为220V、50/60Hz。

本智能系统具有机械、电气双重联锁保护功能，为您的供电提供了安全可靠的保证。

本智能系统可完成三相三线、三相四线的双电源供电的自动切换。

性能

智能系统工作原理

控制器对两路电压同时进行检测，对高于额定值110%(可调)的电源电压判为过电电压、低于额定值85%(可调)的判为欠(或失)电压，微机控制电路对上述检测结果进行逻辑判断，处理结果通过延时(可调)电路驱动相应的指令向电动操作机构发出分闸或合闸指令，上述检测结果可在智能自动控制面板LCD显示屏上显示出来，也可以同时通过串口与计算机相连采用软件控制，供用户查找原因，以便用户在最短的时间里修复线路，使双电源供电恢复到原状态。

智能自动控制器按控制功能分为三种

自投自复(R)适用电网与电网

智能自动控制器对两种电源(即常用电源和备用电源)进行自动切换，正常状态时由常用电源供电，当常用电源出现故障或异常(任何一相电压发生过压、欠压、失压或缺相)时，经已设定(可调)的延时时间自动切换备用电源供电，当常用电源恢复正常后，经已设定(可调)的延时时间自动返回至常用电源供电，当备用电源出现故障或异常(任何一相电压发生过压、欠压、失压或缺相)时，控制器发出常用或备

用电源报警。

自投不自复(S)适用于电网与电网

自投不自复的自动控制器对两路电源(即常用电源或备用电源)进行自动切换，在任一电源出现异常(任何一相电压发生过压、欠压、失压或缺相)时，经已设定的延时自动切换至另一正常电源，但当异常电源恢复正常后，不能自动回复。

电网与发电(F)(当用于电网与发电系统时，转换时间应设定为15秒)电网一发电的自动控制器对电网与发电两路电源进行自动切换，在电网电压低于85%额定电压时，经发电延时指令发出发电指令(以一组常开常闭触点输出)。当发电电压达到85%额定电压时，先从电网断开负载电路，经卸载指令，卸去次要负载(以另一组常开常闭触点输出)，再经延时转换至发电电源。当电网恢复正常(达到85%额定电压以上)后，经智能控制器逻辑判断，自动将负载电路从发电电源断开，切换到电网供电。

当常用电源不正常时，微机将检测当前预置工作状态(手动、自动、自复、不自复)和备用电源是否正常决定是否切换，启动备用电源，系统负载由备用电源供电。

双电源供电双分状态

系统负载于双分状态时，不论两组电源是否正常以及系统“手动”和“自动”的预置状态，系统都仍然保持在双分状态。只有在操作按键盘 (手动) (自动)后，才将系统工作转入非双分状态(手动—常用—备用或自动—自复—不自复)负载才有供电，并按上述处理。

开关功能：

1、过负荷和短路保护

2、缺相、断路保护

3、失压、欠压、过压保护

4、具有自动切换时间可调1秒～30秒

5、高性能单片机程序控制，抗干扰能力强，保护精度高

6、具有体积小、稳定性高、连续工作可靠等优点

7、具有中央微机控制通讯接口

8、无噪间运行，节能降耗，符合国家绿色电气产品标准

9、具有远距离控制消防信号输出
