     为了更好地使用中德QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。

用途

     混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中,搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。

适用范围

潜水搅拌机可在下列条件下正常连续运行：

1、，高介质温度不超过40℃；

2、介质的PH值在5~9；

3、介质密度不超过1150kg/m3；

4、长期潜水运行，潜水深度，般不超过20m。

如有特殊要求，请与本公司取得联系。

警告！

     潜水搅拌机，需完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作；钢膨胀螺栓须按要求固定，安装完毕后，，将电缆拉紧固定好.

 性能特点

1、结构紧凑，体积小，重量轻，操作维护简单、安装方便快捷、使用寿命长。

2、叶轮经优化设计，效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组为F级绝缘，防护等级为IP68，，用，次润滑免维护，轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加，可靠。

5、两道机械密封。

6、潜水搅拌机用与不用导流罩均可。导流罩可略提，率并控制水流喷射动作。

，型注意事项

    为保证潜水搅拌机取得 佳运行效果，请使用方提供如下资料：

1）、运用目的

2）、池型及尺寸

3）、搅拌介质的特性，包括粘度、密度、固体物含量等。

装配与安装

     潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。潜水搅拌机可在水平面内绕导杆偏转的，大角度为±60°吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。当池深H > 4米时，应在导杆中间添加，支撑架。客户定货时，请提供池深H，以便厂方加工时确定导杆尺寸及支撑架的数量。

用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严

禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；

电压，定要在铭牌上标出的额定电压±5%的范围内。如果电源离水泵的距离较远时，

应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水。

导杆应与水平面垂直，可采用铅锤校正；

吊钩在吊装潜水搅拌机时，叶轮端较水平面上仰5°~10°；

通过链条的调节，使得起吊钩和潜水搅拌机的起吊重心在同，垂直线上，使潜水搅拌机沿导杆放下；

潜水搅拌机在使用中不得转动角度，请在安装时调整好角度再运行；

潜水搅拌机应放置在限位板上，或直接放置在池底，使钢丝绳不受力；

潜水搅拌机的，小潜入深度不得低于1.1米，否则易产生水旋涡和气蚀；

型号表示方法：

性能参数：
        搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。

安装方式及尺寸
        潜水搅拌机可以有多种安装方式，这里提供更通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

潜水搅拌机、潜水推流器外型尺寸

安装系统及尺寸
        潜水搅拌机可采用多种安装方式，下面提供了其中更常用的几种，还可以提供其它安装方式。这些安装无需排出池中污水的情况下就能快速拆装潜水搅拌机，并且安全可靠。

FQJB型浮筒式潜水搅拌机安装现场
        潜水搅拌机也可采用浮筒式安装，FQJB型浮筒式潜水搅拌机是在潜水搅拌机的基础上进行改制，增加了不锈钢浮筒，主要适用于一些无坚固、平整池底，同时也不便设置桥架的场所。专门用于污水处理厂，不排放改造以及河道的污水处理。

选型注意事项：
       潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的使用，选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机合理流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。
       搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。
混合搅拌型
     1、根据图B1或表B1确定待搅拌介质的污泥校正系数。
     2、根据图B2或表B2确定搅拌池的池型校正系数。
     3、按每立方米清水所需耗功5 w，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。
低速推流型
     1、根据图B1或表B1确定搅拌池的池型校正系数。
     2、根据图B2或表B2确定待搅拌介质的污泥校正系数。
     3、根据搅拌介质初始流速y，通过图B3确定单位流量的耗功。
     4、用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。
     5、用搅拌机的流量乘以单位流量的功耗，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的功率。

运行工况：
       和传统轴搅拌机相比， QJB型潜水搅拌机的优点在于可产生不同的流向。由于搅拌机的不同安装位置，可得到多种流向模式，从而在池中创造更好的流动效果，消除搅拌死角。搅拌机所需要的配套功率是按池容积大小、介质密度、粘度和搅拌介质深度等确定的，根据具体情况，选用一台或多台搅拌机。
       为了保证搅拌机在不同池型中的运行高效节能，可参考下列的典型安装形式。

1、搅拌机的安装

将导杆和吊架按要求用胀锚螺钉固定好。

装上减振块和滑套。

用手摇葫芦提起搅拌机，将滑套套入方型导杆中，在搅拌机就位前，检查升降是否灵活自如。

缓慢均匀地放下搅拌机，确保搅拌机就位正确。使手摇葫芦钢丝绳处于松弛状态。

确保电缆在搅拌机运行时，不被卷入叶轮中！

2、电线接法

四芯线：三芯粗线的为三相电火线，，芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，，芯线黄/绿双色为地线，，芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，，芯线黄/绿双色为地线，，芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

3、试运转

开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

，次调试时，，检查叶轮的旋转方向是否正确。方法是：将潜水搅拌机悬在方型导杆上，接通电源，从叶轮向电机方向看，叶轮应为逆时针方向运转。如旋转方向不正确，更换电源电缆的两相。如有多台搅拌机时，应对每台搅拌机的旋向进行单，检查。

注意：检查旋转方向时，不要靠近旋转的叶轮，以确保旋转的叶轮不伤害工作人员。

4、运转

在试运转正常后，切断电源。将搅拌机沿方型导杆放入水下，并确保搅拌机安装到位。接通电源进行运转，并检查是否正常。

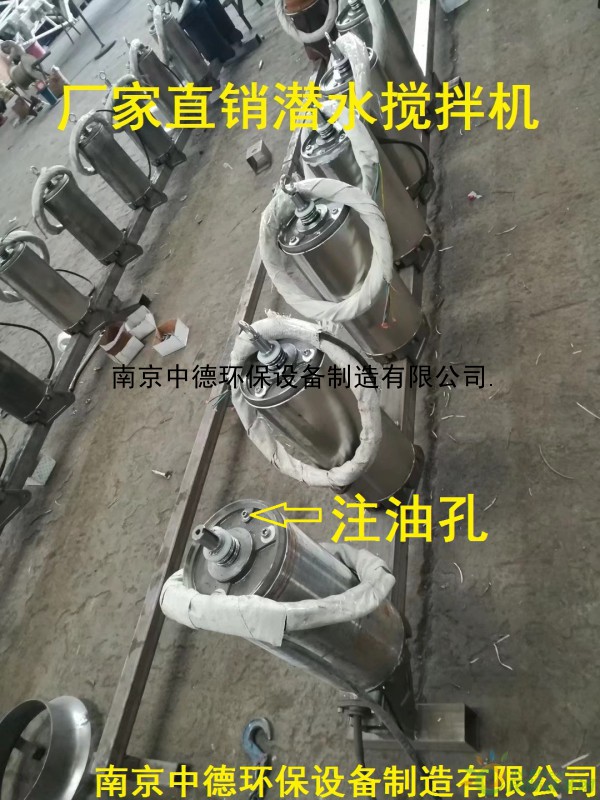

5、注油与换油

搅拌机在出厂前减速箱内已注油。第，次运转100小时后应更换新油，以后可每3-6个月更换，次。润滑油牌号为90号工业齿轮油或20号机械油。加油量约为1.2升。

换油应按下列方法进行：

把搅拌机放置好，松开上下两只螺塞，放出润滑油，然后用洗涤油清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。

如果换下的油中发现有水（呈奶状乳化液），按规定清洗油室，再注入新油，换上新的O型圈，将螺塞旋紧。三星期后，重新检查，次，如果油又变成奶状乳化液，应检查机械密封件，，要时应进行更换。

万，运转时发生不能确定原因的故障，请不要采取临时凑合的办法，也不要私自乱拆乱修，应与我公司联系。
