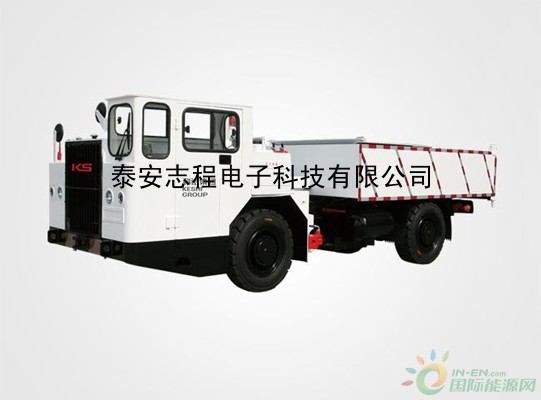

无轨胶轮车失速保护跑车防护装置

 泰安志程电子供应矿用电机车保护装置，机车防追尾，提升机闸间隙保护装置，无轨胶轮车失速保护装置

一、装置概述

适用于井下辅助运输工具防爆无轨胶轮车的自动保护和整车控制，可为客户提供整车电气系统解决方案。全面的整车电气控制和灵活扩展的监测参数能够提升整车的电气自动化水平。

二、装置组成

　　装置主要由电源控制器(主机)、显示器、信号采集器(组合)、控制器(继电器控制箱)以及传感器组成。

三、装置主要功能

保护装置监测参数包括温度、液位、压力、频率、瓦斯浓度。同时具备油耗统计、里程统计、电池电量监测、驾驶员身份识别、无线通信等功能

　　温度参数：水温、表温、进排气温度、液压油温度、燃油温度、前后桥制动温度、变矩器温度

　　液位参数：补水箱水位、废气处理箱水位、油箱油位、液压油箱油位

　　压力参数：机油压力、进排气压力、桥制动压力、变矩器压力

　　频率参数：发动机转速、车速度

2具备整车电气系统控制：能够控制整车前照明远近光、尾信号灯、后照明灯、左右转向灯、倒车语音、气启动电磁阀，防爆柴油机车电控保护

3留有联网接口，可接入我公司开发的矿用机车运输监控系统。

4机车防追尾与防相撞保护。

5机车超速保护。

6机车失速保护。

7倒车影像及倒车雷达保护。

8瓦斯断电保护。

9机车电压检测保护。

10机车电流检测保护。

11机车司机离座保护。

12机车授权开启关闭保护。

13机车闯红灯保护功能

14机车车门未关闭报警保护

四、装置特点

4.1显示器模拟汽车仪表界面，直观形象，同时辅助显示具体监测数值

4.2保护装置显示器可接入电喷柴油机ECU控制系统，并显示ECU采集数据

4.3设备之间采用Can总线互联互通：监测和控制设备可以动态添加和去除，无轨胶轮车失速保护

4.4显示器有两款可供选择；组合开关有面板式和手柄式可供选择。控制器接线清晰，完全替换车上的隔爆旋钮开关和隔爆接线盒。

五、设备功能

5.1电源控制器(主机)

　具备温度接口、液位(开关量、模拟量可配置)接口、频率量输入接口、CAN总线接口及非安继电器开关触点接口等。

  显示器

1模拟汽车仪表图形化显示监测参数，扩展屏幕显示具体数值

2具备水温、表温、排温、油温、车速、转速、瓦斯浓度、机油压力、水位、油位、里程累计、油耗统计、驾驶员身份识别以及灯光图标显示等功能。

3具备无线射频通道，可接入胶轮车监kong系统

4红外遥控器接收功能，方便参数设置。

5具备显示倒车视频和倒车雷达功能。

6具有防追尾车号预警显示。

7具有电瓶电量、电压、电流、车门状态、车号、等信息显示功能。无轨胶轮车失速保护

8 具有授权开启操作功能。

9具有报警信息、运行状态查询功能

   控制器

具备整车电气系统控制：能够控制整车前照明远近光、尾信号灯、后照明灯、左右转向灯、倒车语音、气启动电磁阀

   信号采集器(面板式组合开关)

　具有远近光、左右转向、启动、电源总开关、倒车、润滑指示按钮；负责发出开出控制指令，由控制器执行

   信号采集器(手柄式组合开关)

具有远近灯光、左右转向灯光、雨刮喷水、警示煤、倒车灯、风扇、启动等命令指示按钮；负责发出开出控制指令，由控制器执行

   液位元件(模拟量)

两线制电阻信号，采用法兰盘安装形式 无轨胶轮车失速保护
