电力变压器油分析色谱仪

变压器油色谱分析系统

用气相色谱法测定绝缘油中溶解气体的组分含量，是判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。　　
   电力变压器油分析色谱仪系统色谱分析条件　
   1、测定组分：H2、O2、CO、CO2、CH4、C2H4、C2H6、C2H2 　　　　
      色谱仪： GC-9860 （配电力专用工作站）　　　　
      辅助设备：高纯氮气、高纯氢气和干燥空气，脱气装置。　　　　
      色谱柱： 专用色谱柱　　　　
      测定条件：柱温60℃，汽化室60℃，检测器120℃，热导温度70℃，转化炉温度360℃ 　
       FID量程：109 TCD电流：70mA 　　
    2、标准气体组分含量（单位：μL/ L）　　　　         H2:1008   O2:5.41%   CO:712  CO2:3016 　　　　CH4:101  C2H4:101  C2H6:99  C2H2:48
  变压器油分析色谱仪分析系统仪器配置　

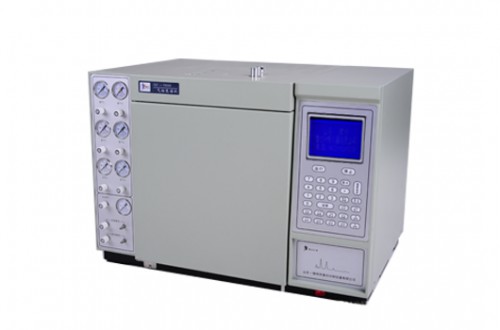

   1、 GC-9860D气相色谱仪　
   2、 火焰离子化检测器（FID）　
   3、 高灵敏度热导检测器（TCD）　
   4、 Ni触媒甲烷转化炉　
   5、电力系统专用工作站仪器性能一次进样，进样量为1 mL，油中最小检测浓度达到：　　　　H2≤5μL/L  O2　N2≤25μL/L 　　　　C2H2≤0.1μL/L 　　　　CO，CO2≤2μL/L
