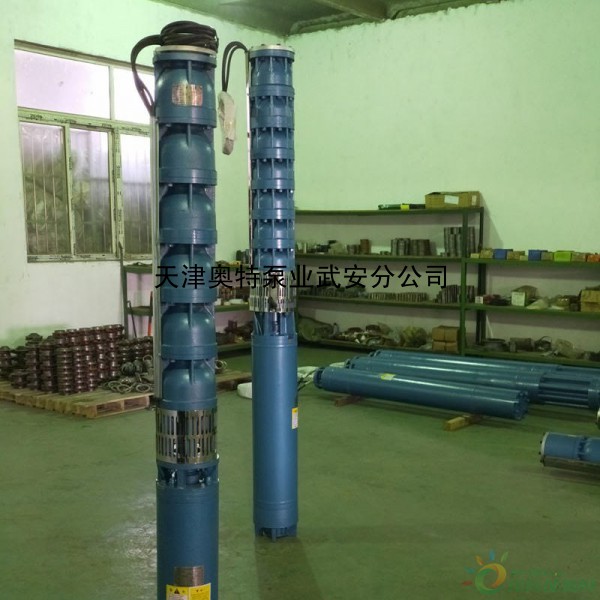

100QJ深井潜水电泵-矿山-建筑工地-排水

100QJ深井潜水电泵电机和泵水机器直接联盟一到水里,它适用于从深井开采地下水,还可用于河流、水库、运河和其他水利工程:主要用于农田灌溉用水和高原山区,还可以城市、工厂、铁路、矿山、建筑工地给排水。

产品特点:

1、电机、泵一体化，水下运行，安全。

2. 100QJ深井潜水电泵井管及提升水管无特别要求(即、钢管井、灰管井、土井均可使用;在压力允许的情况下，钢管、橡胶管、塑料管等均可使提升水管使用)。

3、安装、使用、维护方便简单，100QJ深井潜水电泵占地面积小，不需要建造泵房。

4. 结构简单，节省原材料。

100QJ深井潜水电泵的状态是否合适，管理是否得当，使用寿命长短有直接关系。

结构说明:

1. 100QJ深井潜水电泵机组由水泵、潜水泵电机(含电缆)、水管和控制开关四部分组成。

潜水泵为单吸多级立式离心泵;潜水电机为密封充水湿式和立式三相笼式异步电动机。100QJ深井潜水电泵配备三根不同规格芯电缆;起动设备由不同容量等级的空气开关、自耦真空起动器和不同直径的水管组成，通过法兰连接。高扬程电动泵由闸阀控制。

3.止回阀安装在高扬程程潜水泵的上部，100QJ深井潜水电泵以避免因水位下降对机组造成损坏。

4. 潜水电机轴的上部装有迷宫式防砂装置和两个背装骨架油封，阻止流沙进入电机。

5. 潜水电机采用水润滑轴承，100QJ深井潜水电泵下部装有橡胶调压膜和调压弹簧，形成调压室，调节温度引起的压力变化;电机绕组由聚氯乙烯绝缘,尼龙护套耐用消费品、水电磁线、电缆连接根据QJ型电缆接头技术,接头的绝缘,刮清漆层,分别连接,焊接牢固,并与原始包装一层橡胶。然后用防水胶带包2~3层，外层面包用防水胶带或水胶包2~3层，再用胶带(自行车带)包一层，防止渗水。

6. 电机采用精密止动螺栓密封，100QJ深井潜水电泵电缆出口采用橡胶垫密封。

7. 在电机的上端，在电机的下端有注水孔、排气孔和排水孔。

8. 电机下部装有上下推力轴承，推力轴承有冷却槽，100QJ深井潜水电泵并装有不锈钢推力板，具有水泵的上下轴向力。

工作原理:

在启动泵之前，100QJ深井潜水电泵吸入管和泵必须充满液体。泵打开后，叶轮高速旋转，其中液体随叶片旋转。在离心力的作用下，它飞离叶轮，向外喷射。喷射出的液体在泵壳扩散腔内逐渐减速，压力逐渐增大。此时，在ce处形成一个真空低压区，没有空气，也没有液体

安装方式：

1、垂直垂直使用，如一般井;

2. 倾斜类型的应用，100QJ深井潜水电泵如矿山倾斜巷道;

3、水平使用，如在水池中

注意事项:

1. 在含砂量小于0.01%的淡水水源中设置应使用井潜水泵，100QJ深井潜水电泵并在泵房设置预湿水箱，一次启动容量应满足预湿水量。

2. 对于新安装或检修的100QJ深井潜水电泵，调整泵壳与叶轮之间的间隙。操作时叶轮不得与壳体摩擦。

3.在深井泵运行前，100QJ深井潜水电泵应将清水泵入井筒和轴瓦进行预湿润。

4. 深井泵启动前，100QJ深井潜水电泵检查项目应符合以下要求:

1)底座螺栓已拧紧;

2)轴向间隙满足要求，已安装调整螺栓安全螺母;

3)填料压盖已紧固润滑;

4)电机轴承已润滑;

5)手动旋转电机的转子和停止机构灵活有效。

5. 100QJ深井潜水电泵无水不能空转。泵a、两个叶轮应浸没在水位1m以下。在生产过程中应经常观察井内水位的变化。

6. 运行过程中，基础周围出现较大振动时，应检查泵轴承或电机填料的磨损情况;当过度磨损和漏水时，应更换新件。

7. 含有泥浆和沙子的深井泵已被抽干。100QJ深井潜水电泵停泵前，用清水清

8. 停泵前，关闭出口阀，切断电源，锁好开关箱。冬季停止时，应将净泵水。

100QJ深井潜水电泵各级导套上安装有橡胶轴承;叶轮用锥形套筒固定在泵轴上;导套是螺纹连接或螺栓连接在一起的。到厂家来实地定制。
