￥2200.00

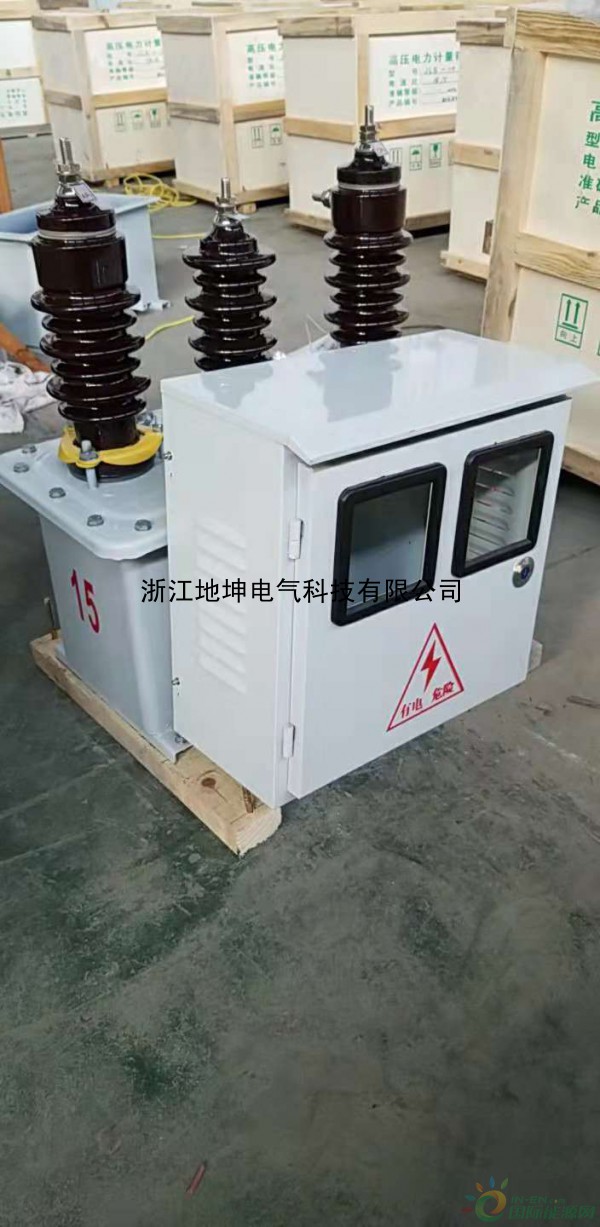

JLS-10KV户外油浸式高压电力计量箱精确度高
浙江地坤电气科技有限公司
工力
浙江 · 付款后48小时内
JLS-10KV户外油浸式高压电力计量箱适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。产品主要结构概述 本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。 电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。 电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。 通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。 高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接电表测量时，该点（b）应可靠接地
JLS-10KV户外油浸式高压电力计量箱验收及使用前的检查：
外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。
用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75％）
短时工频耐压试验，其试验电压值为出厂试验值的80％。
安装前需检查和计算负荷是否匹配，安装时应符合所标注的负荷值。
仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接电表测量时，该点（b）应可靠接地
JLS-10KV户外油浸式高压电力计量箱验收及使用前的检查：
外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。
用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75％）
短时工频耐压试验，其试验电压值为出厂试验值的80％。
安装前需检查和计算负荷是否匹配，安装时应符合所标注的负荷值。
JLS-10KV户外油浸式高压电力计量箱计量箱订货须知： 三相组合式互感器JLS-10KV户外油浸式高压计量箱产品型号； 额定电压比； 额定电流比； 准确级； 产品使用环境； 单相计量或双向计量。
- 品牌：工力
- 电压：10KV
- 变比：15/5
- 精确度：0.2S
- 起订：1台
- 供应：11111台
- 发货：2天内
