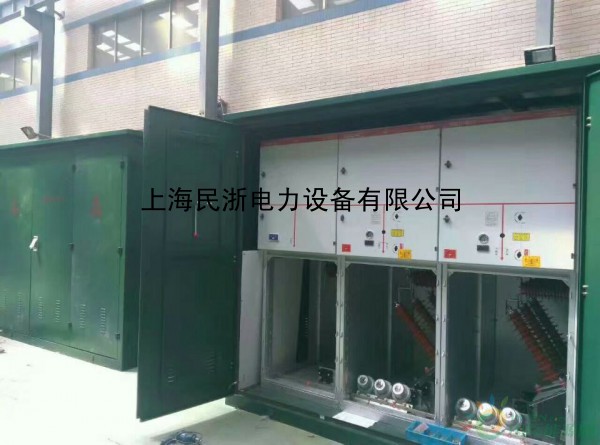

35KV电缆分接箱一进二出带三工位负荷开关一组

1、 一次设备安装地点：户外

2、 海拔高度：70～80m

3、 地震烈度：Ⅶ度

4、 气象条件：

1） 环境温度：-20℃～+40℃

2） **日温差：15℃

3） **风速：25m/s

4） 日照：0.1W/cm²（0.5m/s）

5） 平均相对湿度：72%（25℃）

6） 污秽等级：e级

7） 覆冰厚度：10mm

5、 电缆线路中电缆正常运行时导体的长期最高允许额定运行温度为90℃。

6、 短路时（最长持续时间不超过5S）电缆附件的最高温度不得超过250℃。

35KV电缆分接箱一进二出带三工位负荷开关一组技术条件及要求

4.1 35kV电缆分接箱技术条件及要求

1、户外安装。

2、采用TMY（80×8）铜排。带电部分之间及带电部分与接地部分之间的安全净距按海拔1000米进行修正。

3、电缆分接箱应按需装设35kV隔离开关。分接箱应为分室设计，分为母排室、隔离开关室（每组隔离开关各设一室）。进线直接进入母排室，每组出线各接入一间隔离开关室。

4、装设一组35kV氧化锌避雷器。

5、箱体尺寸应考虑到在**运行方式下（分接箱：一进二出、一进三出）的尺寸。

6、箱体外壳的材料以≥2mm冷轧钢板制造而成，外壳有足够的机械强度，户外喷涂户外防护漆。且箱体上部加防雨帽，外形要美观。箱体颜色为绿色。

7、设有通风口，使箱体具有良好的隔热性、通风性，防止箱体内部产生凝露及霜冻现象；防盗防雨性好，具有IP54防护等级。

8、箱体底部设有密封式地板，可防止电缆沟内的潮气进入箱内。

9、箱体底部和顶部设有起吊用吊钩，方便运输。

10、加装支柱绝缘子支撑母排，要考虑到安装强度问题，必要时加固绝缘子横梁。

11、箱内支柱绝缘子要有出厂检验报告。

12、箱内加装带电显示装置；具有可靠的“五防”功能。

13、柜门要防风型铰链，箱体上所有的门向外开，开启角度大于90度，并设有定位装置。箱体室内设安全隔离门，门上有联锁装置，防止误入带电间隔。箱体外门加装机械锁，机械锁整体具有优异三防功能（防撬、防砸、防锯）。

14、现场全程指导安装。

15、接地部分

接地沿所有箱体的整个长度延伸方向应设有专用的接地导体。此导体应为铜质，在接地故障时其电流密度规定不应超过200A/mm²，但最小截面不得小于30mm²。该接地导体应设有与接地网相连的固定连接端子，并应有明显的接地标志。

16、箱体铭牌至少应包括以下内容：

a） 制造厂名称和商标；

b） 型号（包括接线方案编号）、名称和出厂序号；

c） 使用参数（额定电压、额定电流、额定短路开断及关合电流、额定短时耐受电流、额定短路持续时间及额定峰值耐受电流）；

d） 设计等级；

e） 防护等级；

35KV电缆分接箱一进二出带三工位负荷开关一组技术参数

5.1 35kV电缆分接箱技术参数

1) 型号： 一进二出/一进三出

2) 额定电压： 35kV

3) **工作电压： 40.5kV

4) 主母线额定电流： 1000A

5) 工频耐压： 117kV，5min

6) 冲击电压： 200kV，±10次

7) 局部放电： 45kV下，≤10pc

8) 绝缘电阻： ＞20MΩ

9) 热稳定电流： 31.5kA，1S

10) 动稳定电流： 80kA，0.3S

11) 回路电阻： ≤40μΩ

12) 适应环境温度： -45℃～60℃

13) 箱体防护等级： 不小于IP54

14) 导体部分防护等级： 不小于IP67

适用电缆截面：FS-YJHLV₃₃-26/35kV-3×70、FS-YJHLV₃₃-26/35kV-3×185、FS-YJHLV₃₃-26/35kV-3×240

15) 隔离开关（适用于DFKW型）

额定电压 40.5kV

额定电流 630A

额定短时耐受电流 20kA (4s)

额定峰值耐受电流 50kA

关合小电容电流能力 120A

机械寿命 >2000次

接地开关端时耐受电流 20kA (4s)

接地开关机械寿命 >2000次

16) 避雷器型号 YH5WZ-51/134。
