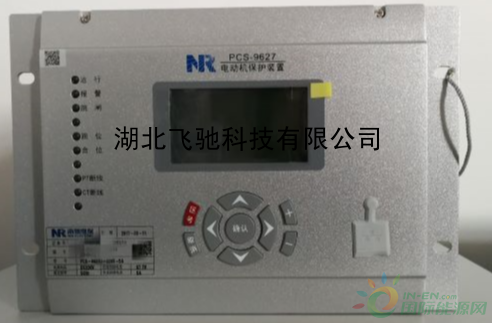

PCS-9627D电动机差动保护装置

1.1 装置启动元件
装置启动板设有不同的启动元件，启动后开放出口正电源。只有启动板的启动元件动作，同时主CPU 板的保护元件动作后才能跳闸出口，否则无法跳闸

 l 差流启动

    此启动元件动作开放比率差动保护和差动速断保护。
l 相电流启动
当三相电流**值大于0.95 倍最小电流整定值时动作。此启动元件用来开放过流保护。
l 零序电流启动
当零序电流大于0.95 倍最小整定值时动作。此启动元件用来开放零序过流保护。
l 负序电流启动
当负序电流大于0.95 倍最小整定值时动作。此启动元件用来开放负序过流保护。
l 过热保护启动
热过负荷保护投入时，任一相电流超过热过负荷基准电流定值与热过负荷系数的乘积时，整组启动元件动作。
l 零序电压启动
当零序电压大于0.95 倍整定值时动作。此启动元件用来开放零序电压保护。
l 低电压启动
当相间电压小于1.05 倍整定值时动作。此启动元件用来开放低电压保护。
l 过电压启动
当相间电压大于0.95 倍整定值时动作。此启动元件用来开放过电压保护。
l 非电量保护启动
当非电量保护投入并且开入为“1”时动作。此启动元件用来开放非电量保护。
1.2 纵差保护
电动机纵差保护是电动机相间、接地短路的主保护。
l 差动速断保护
保护设有一速断段，在电动机内部严重故障时快速动作。任一相差动电流大于差动速断整定值Isdzd 时瞬时动作于出口继电器。
l CT 断线判别
装置设有延时CT 断线闭锁或报警功能，其动作原理如下。
l 延时CT 断线报警功能
延时CT 断线报警在保护每个采样周期内进行。当任一相差流大于0.08In 的时间超过10 秒时发
出CT 断线报警信号，此时不闭锁比率差动保护。这也兼作保护装置交流采样回路的自检功能。
l 瞬时CT 断线报警功能
瞬时CT 断线报警或闭锁功能在差动保护启动后进行判别。为防止瞬时CT 断线的误闭锁，满足下述任一条件不进行瞬时CT 断线判别：
1）启动前各侧**相电流小于0.08In；
2）启动后**相电流大于1.2Ie；
3）启动后电流比启动前增加。
机端、中性点的两侧六路电流同时满足下列条件认为是CT 断线：
1）差动启动；
2）一侧CT 的一相电流减小至差动保护起动值以下；
3）其余各路电流不变。
通过控制字CTDXBS 选择瞬时CT 断线发报警信号的同时是否闭锁比率差动保护。如果装置中的比率差动保护退出运行，则瞬时CT 断线的报警和闭锁功能自动取消。
l 磁平衡差动保护
磁平衡差动保护，俗称“小差动保护”。当电动机安装磁平衡式电流互感器时，控制字CPHCD投入，CDSD、BLCD、CTDXBS 退出，此时磁平衡差动保护投入，差动速断保护、比率差动保护、CT 断线判别功能退出。磁平衡差动保护的电流从装置中性点侧电流回路输入，过流定值取自Icdqd。若未装设磁平衡式电流互感器，但装置所引入的电流已经是差动电流，其接线和整定原则同磁平衡差动保护。
1.3 其他保护
PCS-9627D 与PCS-9626D 相比，仅增加差动保护，其他保护功能与PCS-9626D 完全一致，具体原理参见PCS-9626D。
