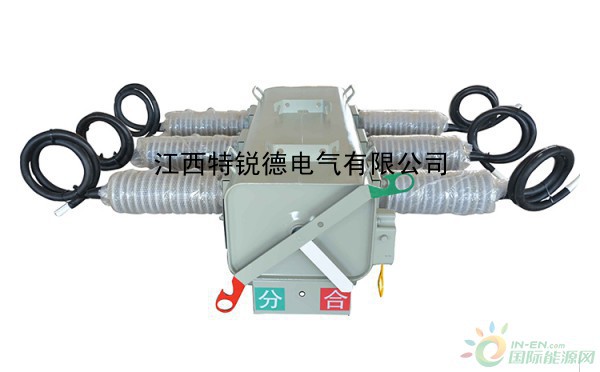

40.5kv柱上sf6负荷开关

40.5kv柱上sf6负荷开关适合用于柱上安装,额定电压12/24/40.5kV,额定电流 400A、630A 50/60Hz 配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有最新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。

2.1SF6 气体绝缘

2.1.1SF6 气体是无毒、不可燃的电绝缘气体，具有极佳的灭弧特性。

2.2 套管多样性

2.2.1 除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。

2.3 可见的断开/闭合状态

2.3.1 站在地上很容易看清用颜色标记的主触点位置指示器（绿 断开；红 闭合）。该指示器与主触点驱动轴总成直接连接，确保准确显示触点状态。

2.4 快速操作

2.4.1 采用弹簧储能的操作机构确保快速合闸与分闸操作（少于 100 毫秒）。

2.5 可以实现遥控

2.5.1 备有电子控制器，既可就地操作，也可用 FTU 界面实现主控台操作。

2.6 坚固耐用的开关

2.6.1 开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用 304L 不锈钢钢板）做成，确保有很长的使用寿命（20 年），并能实施一系列操作，具有柱上设备理想的特性。

2.7 标准

2.7.1 每一开关出厂前已经充装好 SF6 气体，密封处理，并按 IEC60265-1（1988）、GB3804-1990 标准进行试验。


此 SF6 气体负荷开关适应运行条件：

3.1 环境温度

3.1.1 周围空气温度：上限＋50℃，下限－40℃。

3.1.2 相对湿度：100%

3.2 海拔不超过 1000m;2000m;3500m。（按用户订货时提出要求。不提出为常规

1000m 要求。）

3.3 风压不超过 700pa（相当于风速 34m/ｓ）。

3.4 地震烈度：8 度。

3.5 安装场所：没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。

3.6 污秽等级：Ⅲ类、Ⅳ类。
