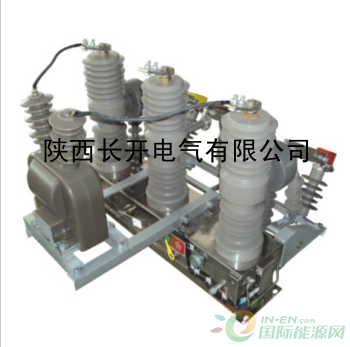

ZW32-12F智能型真空断路器ZW32M永磁真空断路器

 SOG主要功能

　　1. 1　SOG保护开关相关概念

　　SOG智能型线路保护开关是指具有记忆过电流等待分闸,接地自动分闸功能,可有效防止停电区域扩大的负荷开关装置。即当负荷开关装置检测到过电流后做好分闸准备,一旦线路失压后开关装置才进行分闸动作。

　　该开关是在发生事故时,为了将事故的影响限制到最小范围而使用的,因此应具有迅速、准确判断事故地点并进行选择开断的能力。

　　发生接地事故时立即断开,发生超过闭锁电流(短路事故电流)的事故时,先将开关闭锁,等电源侧(变电所)的断路器动作线路停电后自动断开开关,保证变电站断路器的一次重合成功,这种功能称为SOG动作。根据事故内容进行跳闸动作为:

　　(1)发生接地事故, SOG负荷开关通常在1 s以内分闸。

　　(2)发生短路事故时,先由变电站断路器跳闸,高压线路失电, SOG负荷开关的控制电源消失后开关分闸(不能开断短路电) 。

　　(3)当同时发生接地事故和短路事故时,优先进行短路事故的处理。

ZW32-12F/630-20（一体式预付费智能型真空断路器）

  ZW32-12C/630-20(分开独立式预付费智能型真空断路器）

  ZW32-12F/630-25（一体式预付费智能型真空断路器）

  ZW32-12C/630-25(分开独立式预付费智能型真空断路器）

  ZW32-12F/1250-20（一体式预付费智能型真空断路器）

  ZW32-12C/1250-20(分开独立式预付费智能型真空断路器）

  ZW32-12F/1250-25（一体式预付费智能型真空断路器）

  ZW32-12C/1250-25(分开独立式预付费智能型真空断路器）
