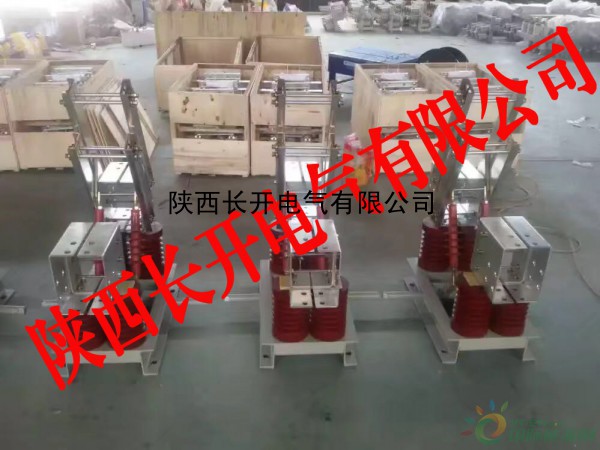

GN22-12/4000A隔离开关，户内10KV隔离开关

 GN22—10系列户内高压隔离开关

安 装 使 用 说 明 书

1. 用途和工作条件

1. 1GN22—10/2000~4000、GN22—10C/2000~4000户内高压隔离开关，系

供户内安装一般用途隔离开关，供高压设备在有电压而无负载的情况下接通、切断和转换线路之用。

2. 2使用环境条件如下：

a.海拔高度1000mm.

b.环境温度-25 ℃~ +40℃

c.户内相对湿度不超过90%（+25℃时）

d.无严重腐蚀性气体或盐雾、灰尘及其他爆炸性、侵蚀性物质。

e.无频繁剧烈的震动。

2. 规格及主要技术参数

3. 主要结构与工作原理

3.1结构：（见图1A、图1B）

本产品为三极闸刀式开关，每极的导电元件由SMC绝缘子支撑于底架上，触头结构设计便于母线的布置与连接。相间距离为250（275）mm，便于与油开关在配电柜中联合布置；操作运动系列为一常规四杆机构，其主轴转动角度约90°；接触压力由特殊设计的传力机构，通过由磁锁板组成的杠杆系统放大后产生；触刀有铜板弯折成槽状的形式，也有装配形式，这两种形式都可提高机械—电器性能。

3.2工作原理（参看图2）（请务必注意操作锁紧）

    本产品与传统结构产品不同处在于：为了解决接触压力与操作力距之间的矛盾，采用了合闸—锁紧两步动作原理，即主轴传动的前约80°角位移为合闸角。用于传动触刀，使之从开断极限位置运动到合闸极限位置；主轴传动的后10°角位移为接触角。用于锁紧机构动作，通过滑块带动连杆运动。从而使两侧顶杆推出，磁锁板起杠杆作用，将顶杆的推力放大约5.5倍后压紧在触刀上，形成接触压力。

两步动作的转换，由挡块—摇杆—顶销—限动销构成的定位—限动机构，保证触刀在合闸到位以后（此时，摇杆被挡块推动、传动到图2中所示位置）再转入锁紧运动，使开关准确灵活地由**步动作（合闸）转入第二步动作（形成接触压力），完成整个合闸操作。

分闸操作，其动作过程与上述合闸过程相反。

4. 安装与调整

4.1安装前应按装箱单清点产品及配件，仔细擦拭开关上的尘垢，检查接触

表面及端子，并涂上一层工业凡士林。

4.2本产品可在水平、垂直和倾斜等位置安装。

4.3本产品配用CS6—2操动机购。

主轴上测量的操作力矩：2000A    开关      <145N.m

3150A    开关      <180N.m

4000A    开关      <180N.m

6300A    开关      <230N.m

    本产品亦可配用与CS6—2性能接近的其它通用或专用操动机购。
