 * 生活供水

* 消防供水

 * 空调机组循环

* 冷却水输送

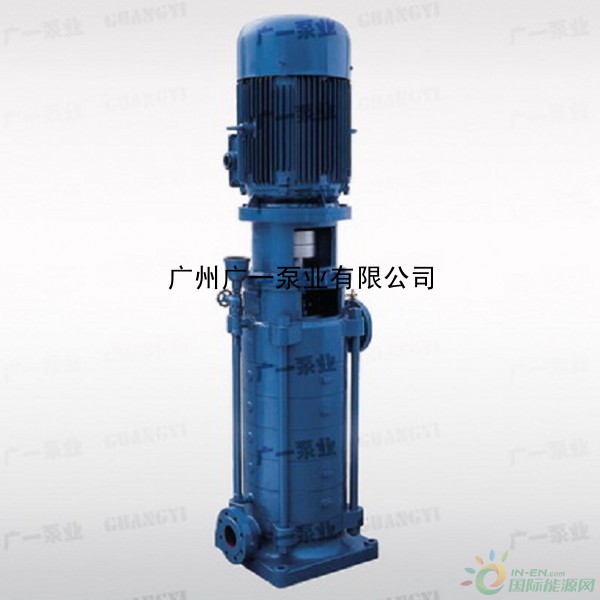

DL型系列立式多级离心泵水泵特点：

*采用国家推荐使用的高效节能产品IS型泵的水力模型， 因此水泵效率高，性能范围广

*结构上采用立式、分段形式，因而占地面积小，安装维修方便

* 运转安全、平稳、寿命长

DL型系列立式多级离心泵 结构说明：

 * 立式多级节段式结构。用螺栓把进水段、中段、出水段夹紧联成一体

* 轴封可用软填料或机械密封两种结构

 * 通过弹性联轴器由立式电动机驱动

 * 出水段可旋转90°、180°、270°等四个方向

 * 轴材料为45号钢，轴套为2Cr13，轴承瓦用铜制造，其余零件用铸铁

 DL型系列立式多级离心泵型号说明：

以 80DL54-20×3 为例

* 80 — 吸入口径80mm

* DL — 立式多级泵

* 54 — 设计点流量54m3/h

*20 — 一级泵设计点扬程20m

*3 — 级数为3级

DL型系列立式多级离心泵 性能参数：

 * 口径：50～250mm

 * 流量：9～540m3/h

* 扬程：25～268m

* 转速：1480r/min

* 必需气蚀余量：2.0～5.3m

* 介质温度：0-90℃

* 工作压力2.4MPa

* 功率:3～450KW

* 轴功率Pa:1.4～387KW

* 效率η:47～79%

* 外形尺寸:1100*800*3519

* 重量:175~2649KG
