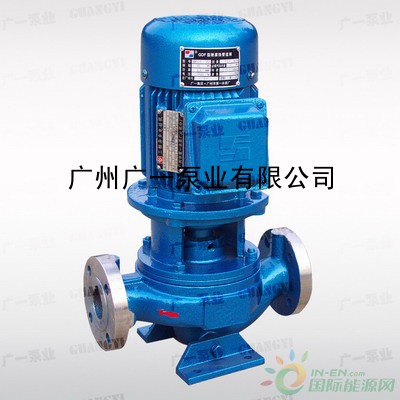

GDF型系列耐腐蚀管道式离心泵典型用途

· 自来水

· 空调系统、冷却塔、水塔、园林喷泉、浴室、无压锅炉、高层建筑等液体之输送或加压

· 轻纺、石油化工、冶金、合成纤维、医药等部门输送100℃以下清水或不含固体颗粒有腐蚀性之液体

GDF型系列耐腐蚀管道式离心泵水泵特点

· 外型美观

· 噪音低

· 无泄露，寿命长

· 占地小，安装维护方便

GDF型系列耐腐蚀管道式离心泵结构说明

· GD型泵之改进用于耐腐蚀

· 泵与电机套轴联结

· 泵体、叶轮、泵轴用不锈钢1Cr18Ni9Ti

· 吸入口与出水口在同一水平轴线上

· 轴封用耐腐蚀机械密封

· 轴向力采用水力平衡方法解决

GDF型系列耐腐蚀管道式离心泵型号说明

以 GDF50—30 为例

· GDF — 耐腐蚀管道泵

· 50 — 泵进出口直径50mm

· 30 — 设计点扬程30m

GDF型系列耐腐蚀管道式离心泵性能参数

· 口径：32～100mm

· 流量：3～120m3/h

· 扬程：7～52m

· 转速：1480～2900r/min

· 必需气蚀余量：4.0～5.0m

· 功率：0.75～15KW

· 工作温度：≤100℃

 · 工作压力：1.6MPa

·外形尺寸:450*392*799

·重量:27～145KG

·效率η:28～79%

·电压:220/380V
