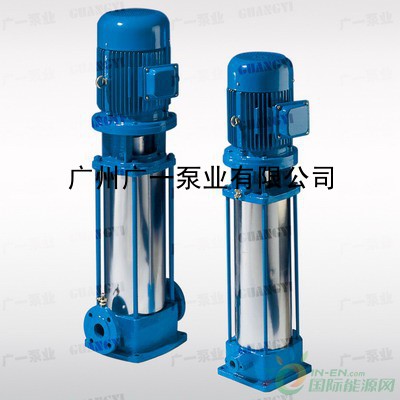

GDL型系列立式多级管道泵典型用途

输送不含固体颗粒的清水及物理化学性质类似于水的液体

· 供水

· 高层建筑

· 水型锅炉给水

· 消防稳压

GDL型系列立式多级管道泵水泵特点

· 适用于高层建筑多台泵并联，以减少单泵机组配带功率，简化电控设备

· 轴、轴套、外筒体用不锈钢制造，外型美观

· 轴封用耐磨机构密封，无泄露且寿命长

· 运转平稳、噪声低

GDL型系列立式多级管道泵结构说明

· 轴、轴套、外筒体用不锈钢制造

· 轴封用耐磨结构密封

· 口径25、40、50的泵叶轮用不锈钢板冲压而成

GDL型系列立式多级管道泵型号说明

以 25GDL2—12×5 为例

· 25 — 进出口直径25mm

· GDL — 立式多级管道泵

· 2 — 设计点流量2m3/h

· 12 — 单级扬程12m

· 5 — 级数为5级

GDL型系列立式多级管道泵性能参数

· 口径：25～100mm

· 流量：2～72m3/h

· 扬程：24～150m

· 转速：2900r/min

· 温度：≤105℃

· 工作压力：≤1.6MPa

· 必需气蚀余量：1.74～5m

· 功率：1.1～30KW

·轴功率Pa:0.65～26.32KW

·效率η:30～73%

·外形尺寸:420*330*1770

·重量:51~388KG
