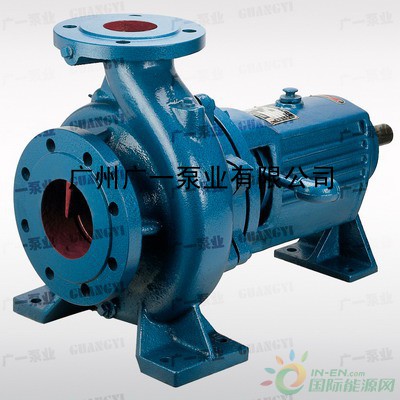

ISR型系列热水循环泵典型用途

输送清水及物理化学性质类似于水不含固体颗粒的液体

· 锅炉热水循环

· 取暖

ISR型系列热水循环泵特点

· 结构简单，性能可靠，使用维护方便

· 体积小，重量轻

· 抗汽蚀性能好

· 电耗低

ISR型系列热水循环泵结构说明

· 通用性广，全系列共140种规格，但只用四种轴；同一规格的轴、轴承、轴封、叶轮紧固件等均能互换；全系列泵的悬架也只有四种

· 后开式，拆开泵盖和叶轮时无需拆卸吸水和排出管路

· 悬架内装有两个球轴承，用机械油或润滑脂润滑

· 泵通过弹性联轴器由电动机直接驱动

· 涡室、脚、进水法兰和出水法兰铸成一个整体

· 轴封用耐高温双端面机械密封

ISR型系列热水循环泵性能参数

· 吸入口径：50～125 mm

· 排出口径：32～100 mm

· 流量：6.5～112 m3/h

· 扬程：14～133 m

· 转速：1450 / 2900 r/min

· 温度：≤130℃
