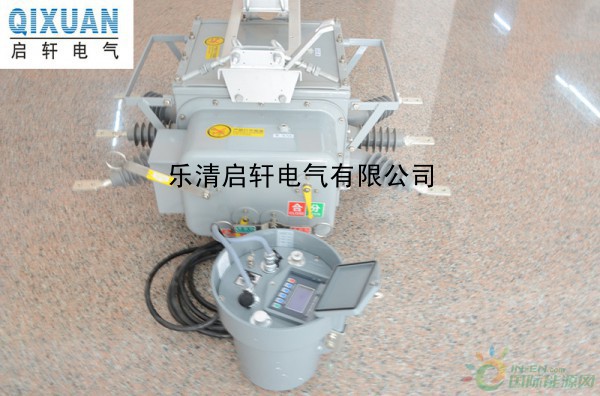

加工现场ZW20-12FG/630户外智能型真空断路器
乐清启轩电气有限公司
乐清启轩电气有限公司
浙江温州市 · 付款后3天内
一、户外真空断路器ZW20-12FG/630-20概述
1、ZW20-12系列户外交流高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统，中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。
ZW20真空断路器配用弹簧储能操纵机构，可手动操纵、电动操纵和遥控分合闸操纵。可在断路器侧边加装断绝开关，形成户外高压真空断路器一户外高压断绝开关组合电器，增长了可见断绝断口，并具有可靠的联锁操纵。根据用户要求，可与相应的控制器共同构成交换高压真空主动重合器、主动分段器，自备操纵电源，是实现配电网主动化的抱负装备。采取高压电压互感器布局外置，一体安装均可。
ZW20-12户外高压真空断路器是三相交换50hz、额定电压12kv的户外高压开关装备。实用于开断、关合都市或农村配电体系的负荷电流、过载电流和短路电流。断路器为全新的小型化计划，全封闭布局，奇特的灭弧室封装技能，密封性能好、防潮、防凝露，实用于高温湿润地区。ZW20-12G断路器本体见隔离开关两大部分构成，其好处是有明显开断断开，方便后面的电力检修于维护，能有效的保护人们生命安全。
二、户外真空断路器ZW20-12FG/630-20断路器结构特点
断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
三、户外真空断路器ZW20-12FG/630-20安装、维护
操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。
产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。
产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。
断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。
断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。安装示意图见图19。
产品定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作是否正常，并在活动部件注入一些润滑脂。
四、户外真空断路器ZW20-12FG/630-20运输、验收及贮存
运输
运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
验收
用户收到断路器后应进行如下验收工作:
1)检查包装是否损坏；
2)对照产品装箱单检查文件、附件是否齐全。
1、ZW20-12系列户外交流高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统，中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。
ZW20真空断路器配用弹簧储能操纵机构，可手动操纵、电动操纵和遥控分合闸操纵。可在断路器侧边加装断绝开关，形成户外高压真空断路器一户外高压断绝开关组合电器，增长了可见断绝断口，并具有可靠的联锁操纵。根据用户要求，可与相应的控制器共同构成交换高压真空主动重合器、主动分段器，自备操纵电源，是实现配电网主动化的抱负装备。采取高压电压互感器布局外置，一体安装均可。
ZW20-12户外高压真空断路器是三相交换50hz、额定电压12kv的户外高压开关装备。实用于开断、关合都市或农村配电体系的负荷电流、过载电流和短路电流。断路器为全新的小型化计划，全封闭布局，奇特的灭弧室封装技能，密封性能好、防潮、防凝露，实用于高温湿润地区。ZW20-12G断路器本体见隔离开关两大部分构成，其好处是有明显开断断开，方便后面的电力检修于维护，能有效的保护人们生命安全。
二、户外真空断路器ZW20-12FG/630-20断路器结构特点
断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。
操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。
断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置。断路器处在合闸位置时，隔离开关不能进行分、合闸操作；只有隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。
三、户外真空断路器ZW20-12FG/630-20安装、维护
操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。
产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装在高4m以上的柱子上使用。带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。
产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。
断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。
断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。安装示意图见图19。
产品定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作是否正常，并在活动部件注入一些润滑脂。
四、户外真空断路器ZW20-12FG/630-20运输、验收及贮存
运输
运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
验收
用户收到断路器后应进行如下验收工作:
1)检查包装是否损坏；
2)对照产品装箱单检查文件、附件是否齐全。
- 品牌：乐清启轩电气有限公司
- 额定频率：50HZ
- 额定电流：630A
- 额定电压：12KV
- 起订：1台
- 供应：1000台
- 发货：3天内
