光伏发电并网反孤岛装置

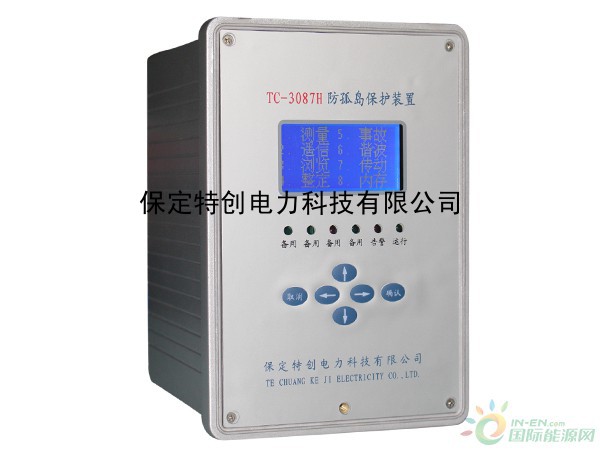

TC-3087H 光伏发电并网反孤岛保护装置的主要技术数据
3.1 反孤岛保护装置额定数据
a. 交、直流装置电源：220V 或 110V（定货时说明）
b. 交流电压：相电压 57.74V，线电压 100V
c. 交流电流：5A 或 1A（定货时说明）
d. 频 率：50Hz
3.2反孤岛装置功率消耗：
a. 直流回路： ≤ 10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3.3 精确工作范围：
a. 电流： 0.2In～1.4 In
b. 电压： 10V-450V
c. 频率： 45Hz～50Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
3.4 反孤岛装置定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差：  <±1％ 整定时间+35ms
3.5 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±5％
3.6 遥信事件记录分辨率：不大于 2mS
3.7 遥控正确率：不低于 99.99％
3.8 反孤岛装置绝缘性能
a. 绝缘电阻：装置各导电电路对外露非带电金属部分及外壳之间，以及电气上无
联系的不同电路之间，用开路电压 500V 的测试仪器分别测定其绝缘电阻值，不小于
100MΩ。
b. 介质强度：装置电源回路、交流回路、出口回路之间及对地能承受 2kV 的工频
试验电压，开入量回路对地能承受 1kV 的工频试验电压，历时 1 分钟 ,无绝缘击穿或
闪络现象。
c. 冲击电压：装置电源回路、交流回路、出口回路之间及对地能承受 5kV 标准雷
电波的短时冲击电压试验 ,无绝缘击穿或闪络现象。
