费控电能表外置控制断路器

预付费电表负荷开关

N0DB1-80ZFQ

N0DB1-80ZFQ

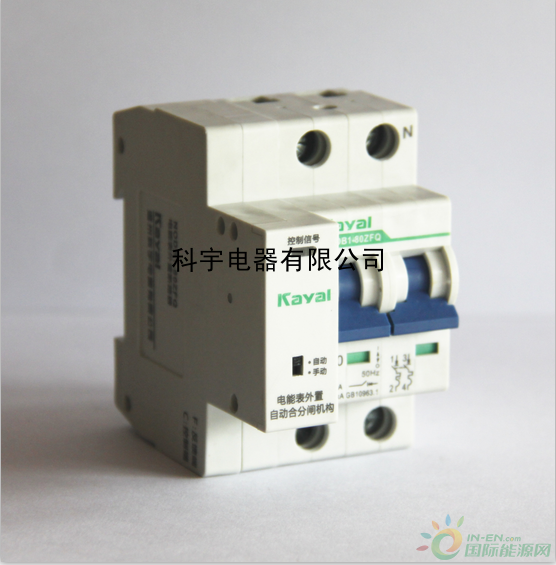

产品图片

功能描述

欠费脱扣保持

●

●

电平控制、电平反馈

●

●

分合状态指示

●

●

手/自动切换

●

●

电气特性

壳架等级电流（A）

100A

额定电流

32A、40A、50A、63A、80A、100A、125A

额定工作电压（Un）

AC230V

AC400V

控制回路电源电压

AC230V

AC230V

接线方式

2P/1P+N

4P/3P+N

过载保护脱扣特性

C型（5In＜I≤10 In）

额定短路分断能力（Icn）

6KA

自动合闸时间

≤3s

待机功耗

控制线电流小于 1mA，相线泄漏电流小于 0.2mA

上电延时时间

≥4s但 ≤5s（电源上电到到欠费信号确认）

介电强度

2500VAC，1分钟

耐压水平（Uimp）

6KV

机械特性

机械（电气）寿命

10000次（6000次）

动作时间

分闸≤0.3s、合闸≤0.5s（不包含延时）

环境温度

-25℃~+70℃
