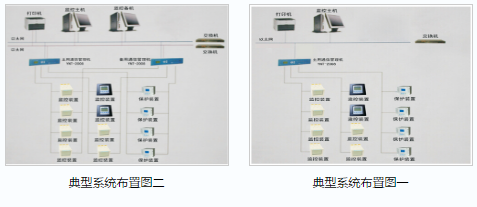

智能化网络系统图

   电能质量智能化管理双机双连路双网结构。

   主要应用于可靠性要求较高的系统，通信管理机由一主一备两台可同时运行，完成相同的采集和通信功能，组成通信管理机的热备系统，保证整个系统的连续性，同时，具备了一个高可靠性变电站通信网络必须具有高速、安全、远距离传输、出现故障恢复时间短等特点，代表了当今社会发展坚强电网、智能电网的方向。

典型系统布置图一

     电能质量智能化管理单机单链路单网结构。

     主要针对设备较少，系统结构单一的变电，让管理系统具有管理简化、维护保养方便和性价比高的特点。
