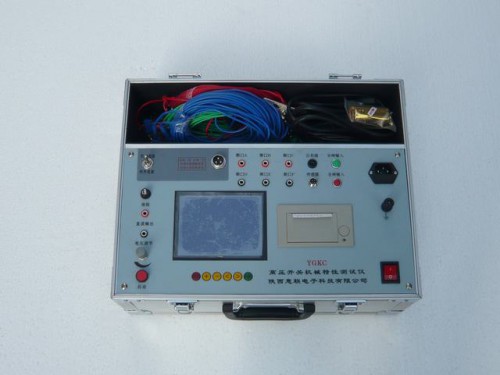

YKG-5018高压开关综合测试仪

  YKG-5018高压开关综合测试仪    高压开关机械特性测试仪 高压开关磨合试验台

出品单位：陕西意联电子科技有限公司

a、开关机械特性

1、 六个断口的合（分）闸时间；

2、 主辅配合时间；

3、 动触头行程；

4、 动触头超行程；

5、 合（分）闸不同期；

6、 弹跳时间；

7、 刚合（分）速度；

8、 合（分）闸**速度；

9、 合（分）闸平均速度；

10、 自动重合闸无电流间歇时间及金属短接时间。

b、 低操作电压：

分（合）闸低操作电压。(相应型号)

c、 测试回路电阻。(相应型号)

D、高压开关磨合试验

三、 技术指标

1、 开关操作电源：0—220V（≤10A）；

2、 同时测试断口数：≤6；

3、测量速度：不大于20m/s，精度：0.01m/s

测量行程：不大于1000mm，精度：±0.1mm

测试时间：99.99s，分辨率：0.1ms

最小动作同期差0.1ms ,测试六通道，测速一通道

输出显示分合闸曲线、各个断口分合闸波形。

输出方式：大屏幕液晶显示、全汉字输出，面板式打印机

4、回路电阻测试电流：100A/200A

回路电阻测试精度：±0.5%±5RDB

回路电阻测试范围：0-2000μΩ

5、低操作电压测试精度：0.1V

6、磨合设置次数 1-9999次

7、磨合时间间隔1-99S

整机特点：

1、 可以实时显示开关状态；

2、 自动判别、报警开关操作中的不成功操作；

3、 可以自动判断断口个数；

4、 一次操作便可获得六个断口的所有测量数据；

5、 测量结果以中文方式全部显示在屏幕上，并可显示时

间—行程曲线各个断口分合闸波形；

6、 所有测量数据、曲线可打印输出；

7、 对辅触头电阻适应范围大，电阻值在20Ω~2kΩ内均可测试；

8、 抗干扰能力强，可在较强的电磁场中正常工作；

9、 可存贮30组测试数据；

10、 本仪器依据标准GB1984-89《交流高压断路器》、GB3309-89《高压开关设备常温下的机械特性试验》。

11、 采用转鼓式测速方式；

12、 可以提供供电电源（相应型号）；

13、 可以连接电脑（相应机型）；

14、 可以测试只有合闸/分闸信号没有分闸/合闸信号的断路器。

15、 可以测试高开的低操作电压特性。

16、 采用一箱式结构携带方便。

17、 采用虚拟仪器模式，测试功能智能选择。

18、 可以测试回路电阻。

19、 带遥控测试功能。

20、 可以进行开关磨合试验。

21、 可以电流启动测试
