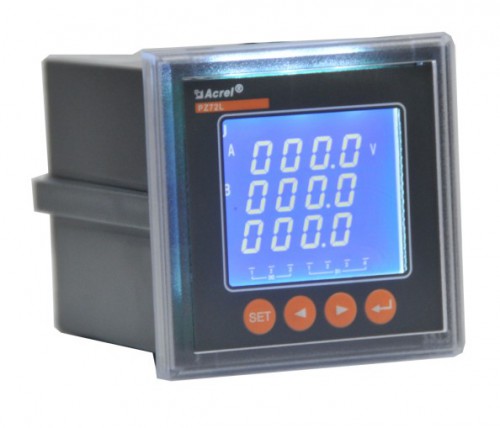

PZ系列可编程智能电测表

1 PZ系列交流检测仪表

1.1 概述

    该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

1.2 型号说明

1.3 技术指标

1.4 产品规格

● 48型产品规格



注：“■”为标配功能，“□”为选配功能。



● 72型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ72(L)-AI、AI3、AV、AV3、F、P、E的J(继电器越限报警输出)与第二路开关量输出复用，其他型号J功能的数量与开关量输出一致；

(3) PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

(4) PZ72(L)-E4(/H)在选配KC(2DI/2DO)功能时具备一路有功电能脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口。

(5) PZ72-F带1路模拟量输出，PZ72L-F不带模拟量输出。



● 80型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ80(L)-AI、AI3、AV、AV3、F、P、E的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出一致；

(3) PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口；

(4) PZ80(L)-E3(4) (/H)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO)功能时无脉冲信号输出端口，无辅助功能时具备两路脉冲输出端口；

(5) PZ80(L)-AI3、AV3最多可带3路模拟量输出，PZ80-F带1路模拟量输出，PZ80L-F不带模拟量输出。



● 96型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) 继电器越限报警（J）功能的数量与开关量输出数量一致；

(3) PZ96(L)-E3(4)在选配4DI功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口，在选配（2M、4DI2DO2M2C）功能或无辅助功能时具有两路脉冲信号输出端口；

(4) PZ96(L)-AI、AI3、AV、AV3最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H最多可带2路模拟量输出，PZ96-F带1路模拟量输出，PZ96L-F不带模拟量输出。

(5) 选配事件记录功能时，必需为液晶表且配置DI或DO功能。



● 42型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) 继电器越限报警（J）功能的数量与开关量输出数量一致；

(3) PZ42(L)-E3(4)在选配KC(8DI/2DO)功能时无脉冲信号输出端口。

(4) PZ42(L)-AI、AI3、AV、AV3最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H最多可带4路模拟量输出，PZ42-F带1路模拟量输出，PZ42L-F不带模拟量输出。

(5) 选配事件记录功能时，必需为液晶表且配置DI或DO功能。



● 96B型产品规格

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ96B- E3(E4)带DO功能时不带脉冲输出功能。



1.5外形及尺寸(单位：mm)



注：PZ96B-P3(P4/E3/E4)的进深为102，PZ96B-AI(AV/F)老产品的进深为127，具体详询厂家。



1.6 接线端子

● 电流表



● 电压表（频率表同单相电压表）



● 功率表



● 电能表/总谐波表

注1：适用于单相电能表及开关量为8DI/2DO的场合；

注2：适用于选配8DI/2DO的场合。

注3：  为用于CT二次侧短接的试验端子。

注4：适用于PZ42(L)-E3(4)选配4DI/4DO，具备一路电能脉冲信号的场合。



2 PZ系列直流检测仪表

2.1 概述

    PZ系列直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

    仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。



2.2 型号说明



2.3 技术指标

2.4 产品规格

● 功能一览表

注：1、“■”为标配功能，“□”为选配功能；

2、J(继电器越限报警输出)与第二路开关量输出复用。



2.5外形及尺寸(单位：mm)

● 72/80/96型外形及尺寸



● 96B外形及尺寸



● 300外形及尺寸

2.6 接线端子

2.6.1  72/80/96/96B接线端子

● 电流表

● 电压表

● 多功能表





2.6.2  300型产品

● 电流表

● 电压表

● 多功能表



3 PZ96B系列数显控制仪表

3.1 概述

    PZ96B系列数显控制仪表是一种用于电力及工业自动化测量的智能仪表，集多种测量功能于一身，一表多用，可测量直流电流、直流电压、各种类型热电偶、热电阻、电阻传感器，带DC24V电源输出可给外部两线式变送器直接供电。仪表带有多种可选功能：RS485接口、模拟量输出、开关量输入、继电器报警输出等。广泛应用于电力直流屏监测，工业自动化控制领域的压力、温度、位移等的测量和控制。

3.2 型号说明

3.3 外形及尺寸(单位：mm)

3.4 技术指标
