0-20mA\0-±100mV转232\485通讯接口AD

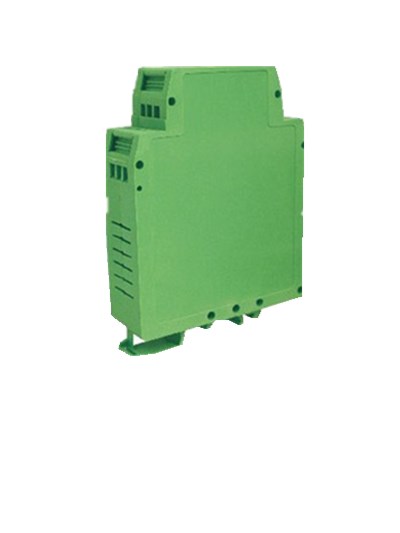

产品特点：

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 低成本、小体积模块化设计

● 模拟信号采集，隔离转换 RS-485/232输出

● 支持Modbus RTU 通讯协议

● 采用12位AD转换器，测量精度优于0.1%

● 用户可编程设置模块地址、波特率等

● 信号输入 / 输出之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 通过RS-485/232接口可以程控校准模块精度

典型应用：

● 信号测量、监测和控制

●  RS-232/485总线工业自动化控制系统

● 传感器信号的测量

● 工业现场数据的获取与记录

● 智能楼宇控制、安防工程等应用系统

● 工业现场信号隔离及长线传输

●  RS-485远程I/O，数据采集

● 设备运行监测

● 医疗、工控产品开发

●  4-20mA或0-5V信号采集

产品概述：

产品实现传感器和主机之间的信号采集，用来检测模拟信号。IRT系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。

IRT系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

功能简介：

信号隔离采集模块，可以用来测量一路电压或电流信号，

1、 模拟信号输入

12位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。

具体电流或电压输入量程请看产品选型。

2、 通讯协议

通讯接口： 1路标准的RS-485通讯接口或1路标准的RS-232通讯接口，订货选型时注明。

通讯协议：支持两种协议，命令集定义的字符协议和MODBUS  RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式：10位。1位起始位，8位数据位，1位停止位。

通讯地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于100mS。

3、 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

产品选型：

IRT - U(A)□ – □

输入电压或电流信号值                           通讯接口

U1：0-5V           A1：0-1mA                  485： 输出为RS-485接口

   U2：0-10V          A2：0-10mA                 232： 输出为RS-232接口

U3：0-75mV         A3：0-20mA

  U4：0-2.5V          A4：4-20mA

   U5：0-±5V          A5：0-±1mA

   U6：0-±10V         A6：0-±10mA

   U7：0-±100mV       A7：0-±20mA

   U8：用户自定义     A8：用户自定义

选型举例1： 型号：IRT A4-485   表示4-20mA信号输入，输出为RS-485接口

选型举例2： 型号：IRT U1-232   表示0-5V信号输入，输出为RS-232接口

通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型： 电流输入 / 电压输入

耐冲击电压： 3KVAC， 1.2/50us(峰值)

精    度： 0.1%

温度漂移：  ±30 ppm/℃ (±50 ppm/℃, **)

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

输入端保护： 过压保护，过流保护

输入电阻：  50Ω (4-20mA/0-20mA/0-±20mA电流输入)

            100Ω (0-10mA/0-±10mA电流输入)

            1KΩ (0-1mA/0-±1mA电流输入)

            大于1MΩ(电压输入)

带    宽：  -3 dB 10 Hz

转换速率：  10 Sps

 0-20mA\0-±100mV转232\485通讯接口AD

通    讯：   协议  RS-485 或 RS-232   标准字符协议 和 MODBUS RTU通讯协议

             波特率（2400、4800、9600、19200、38400bps）可软件选择

地址（0～255）可软件选择

通讯响应时间：100 ms **

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

功率消耗：    小于1W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

隔离耐压：   输入 / 输出 之间：  3KVDC，1分钟，漏电流 1mA

             其中输出和电源共地。

外形尺寸：   106.7 mm  x  79 mm  x  25mm
