0-5V转0-±10V抗EMC（电磁干扰）
深圳市斯瑞特科技有限公司
IRT
北京 · 付款后3天内
|
产品特点： |
典型应用： |
|
● 低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装 ● 无需外接电位器等其它元件，免零点和增益调节 ● 电源、信号：输入/输出 3000VDC 三隔离 ● 辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电 ● 0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/ 0-±10V等电压信号 0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA 等电流信号之间的相互隔离、放大及转换 ● 工业级温度范围: -45~+85 ℃ ● 在EMC（电磁干扰）比较特殊的使用场合应注意增加 电磁干扰抑制电路或采取屏蔽措施 |
● 直流电流 / 电压信号的隔离、转换及放大 ● 工业现场信号隔离及长线传输 ● 模拟信号地线干扰抑制及数据隔离、采集 ● 4-20mA(0-20mA)/0-5V等信号的隔离及变换 ● 仪器仪表与传感器信号收发 ● 非电量信号变送 ● 信号远程无失真传输 ● 电力监控、医疗设备隔离安全栅 ● 传感器4-20mA等模拟信号一进二出、 0-5V转0-±10V抗EMC（电磁干扰） 二进二出隔离信号的功能实现 |
产品特征

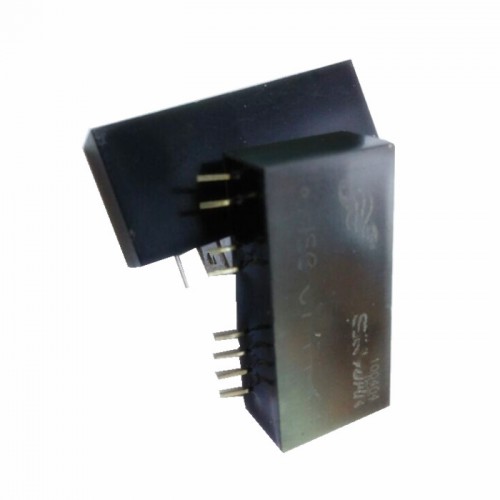

IRT EM系列隔离放大器是一种磁电隔离的混合集成电路，该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。与光电隔离的产品相比，抗EMC（电磁干扰）能力较差，特殊使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到5000VDC绝缘电压。IRT EM系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。
★ 产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式，导轨式安装的可以实现模拟信号一进二出、
二进二出的功能。
★ 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等国际标准信号输入/输出标准的隔离信号。
精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%），免零点和增益调节。
（1）电流输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号 输入 Sin+ |
信号输入 GND |
空脚 |
辅助电源 PW+ |
辅助电源 PW- |
空脚 |
信号输出 Io+ |
空脚 |
空脚 |
空脚 |
空脚 |
信号输出 Io- |
（2）电压输出型产品引脚描述：单列直插12脚（SIP 12）封装
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信号 输入 Sin+ |
信号输入 GND |
空脚 |
辅助电源 PW+ |
辅助电源 PW- |
空脚 |
空脚 |
信号输出 GND1 |
空脚 |
空脚 |
信号输出 Vo+ |
空脚 |
- 品牌：IRT
- 起订：1台
- 供应：99999台
- 发货：3天内
