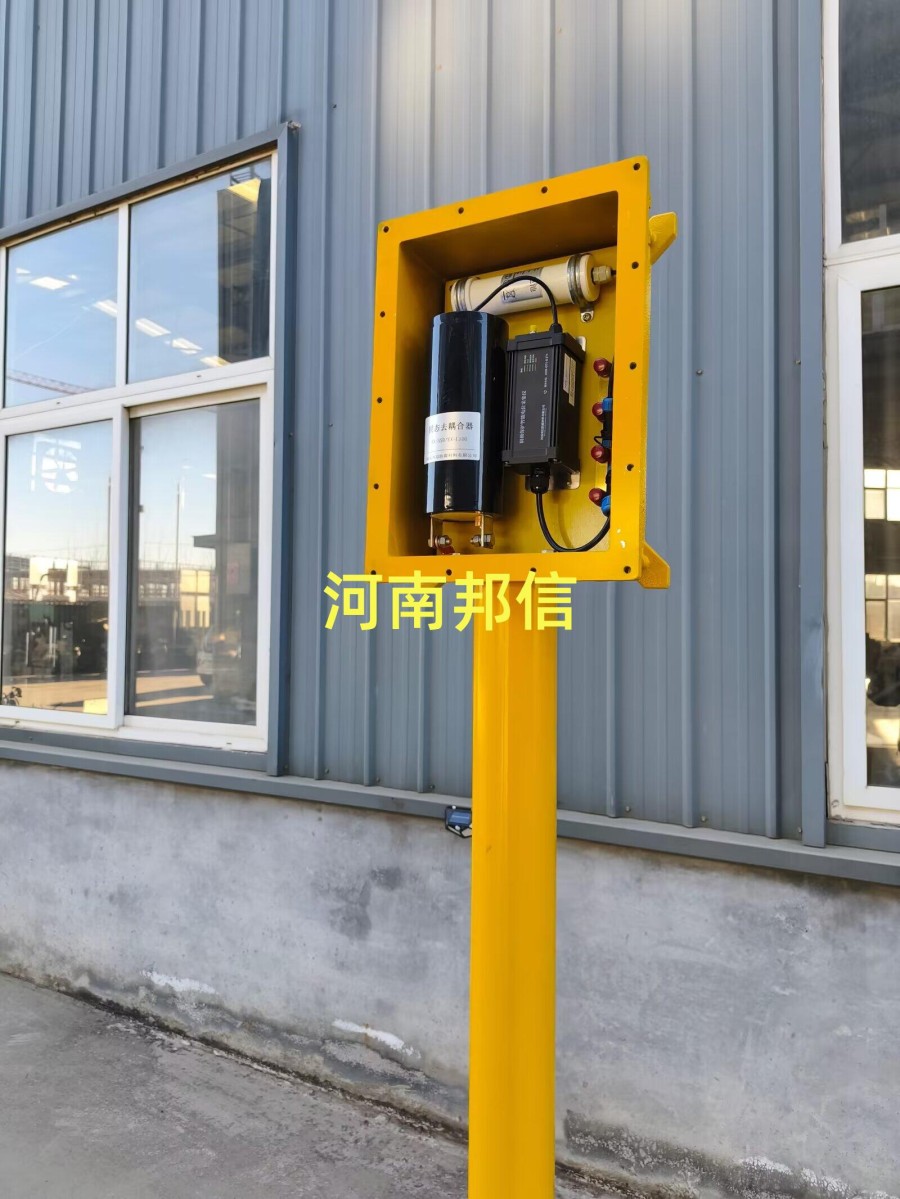

阴极保护配套材料/固态去耦合器

一、埋地管道交流干扰产生原因与危害

1. 干扰成因 （1）长距离埋地金属管道与高压输电线路、电气化铁路平行敷设时，电磁感应会在管道上产生交流感应电压。 （2）输电线路故障短路时，会产生短时极高的浪涌电压叠加在管道上。

2. 主要危害 （1）持续交流电压会加速金属管道腐蚀，出现交流腐蚀坑点，缩短管线使用寿命。 （2）过高交流电压会击穿管道防腐层，损坏阴极保护测试桩、站内仪表；雷击过电压还会威胁现场作业人员人身安全。

二、固态去耦合器治理交流干扰原理

1. 排流防护机制 （1）串联在管道与接地网之间，正常阴极保护工况下阻断直流，保证管道保护电位稳定。 （2）管道感应交流电压超过导通阈值，固态元件快速导通，把交流干扰电流泄放到大地，降低管道对地交流电位。浪涌消失后自动恢复绝缘，不影响阴极保护持续工作。

2. 组合设计思路 （1）根据土壤电阻率、干扰强度，搭配接地模块组成排流接地系统，降低接地电阻，提升排流效果。 （2）多条干扰区段，分段布设固态去耦合器，分散泄放电流，避免单点过载。
