固态去耦合器交流干扰防护 外加电流装置配套锌带阳极

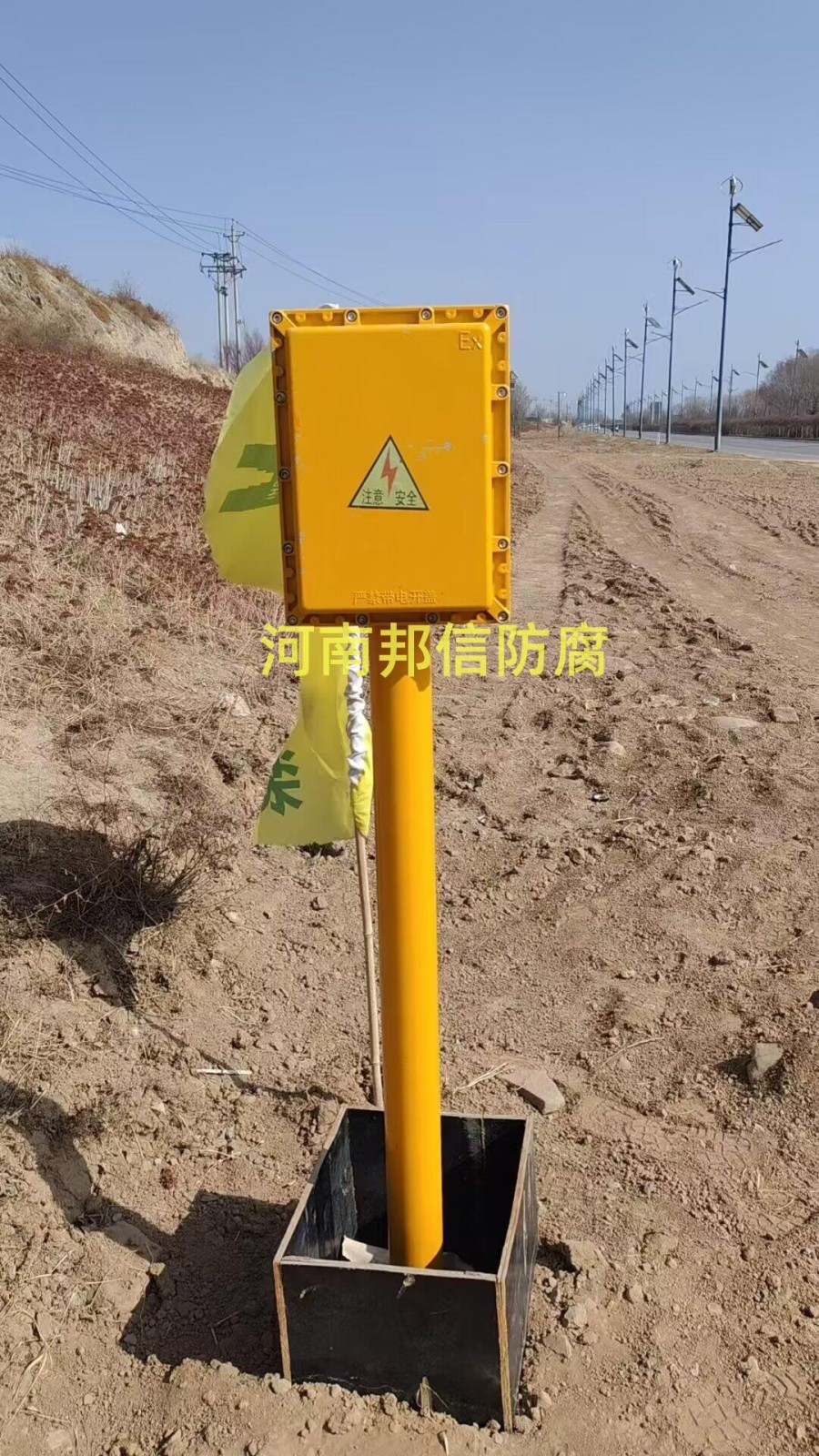

一、固态去耦合器排流的核心逻辑

1. 阻直通交核心定义

（1）固态去耦合器属于半导体类排流设备，核心目标是在不损耗阴极保护直流的前提下，将管道上的交流杂散电流、雷击浪涌、工频故障电流泄放到大地，实现干扰消除，保障管道阴极保护系统正常运行。

（2）区别于传统接地排流，它不会直接把管道直流保护电流导入大地，通过内部电路阈值控制，区分直流、交流、瞬态浪涌三类电流，实现选择性导通与隔离。

2. 内部电路组成

（1）直流隔离单元：晶闸管、双向钳位二极管构成，设置固定直流导通阈值，常规 ±2V 区间保持高阻状态，阻断阴极保护直流电流流失。

（2）交流疏导单元：高频旁路电容，对 50Hz 工频交流呈现极低阻抗，为交流杂散电流提供泄放通路。

（3）浪涌保护单元：大功率瞬态抑制器件，应对雷击、电网短路故障产生的瞬时大电流冲击。

二、不同工况下排流实现过程

1. 正常阴极保护工况

（1）管道维持0.85V~1.2V 保护电位，两端直流电压低于导通阈值，设备呈高阻，直流保护电流全部留存于管道，无无效泄放。

2. 交流干扰工况

（1）高压线路、电气化铁路带来的交流感应电压超过动作阈值，交流疏导支路瞬间导通，交流杂散电流经设备流向接地极排入大地，降低管道交流干扰电压，规避交流腐蚀与人员触电风险。

（2）此阶段直流隔离单元依旧保持截止，阴极保护不受分流影响。

3. 雷击与工频故障工况

（1）遭遇雷击或者电力系统单相接地故障，产生数千伏瞬时高压，浪涌保护单元快速动作，微秒级完成导通，将大能量故障电流导入接地系统，限制管道过电压，保护绝缘接头、测试设备不被击穿。

三、排流效果的关键影响条件

1. 接地系统条件

（1）接地电阻直接决定排流效率，接地电阻过大，即使设备正常导通，干扰电压也无法有效下降，一般工况接地电阻≤10Ω，强干扰区域控制在 4Ω 以内。

（2）接地极材质、埋深、降阻措施，直接影响长期排流稳定性。

2. 线缆与连接质量

（1）连接电缆截面不足、接头虚焊，会产生接触电阻，阻碍大电流泄放，线缆要选用大截面耐腐铜电缆，焊接点做好防腐密封处理。

3. 设备参数匹配

（1）稳态交流通流、冲击通流容量需要匹配现场干扰等级，参数选型偏小会造成设备过热损坏，丧失排流能力。
