中联科技接续盒余缆架引下线夹防震锤防震鞭

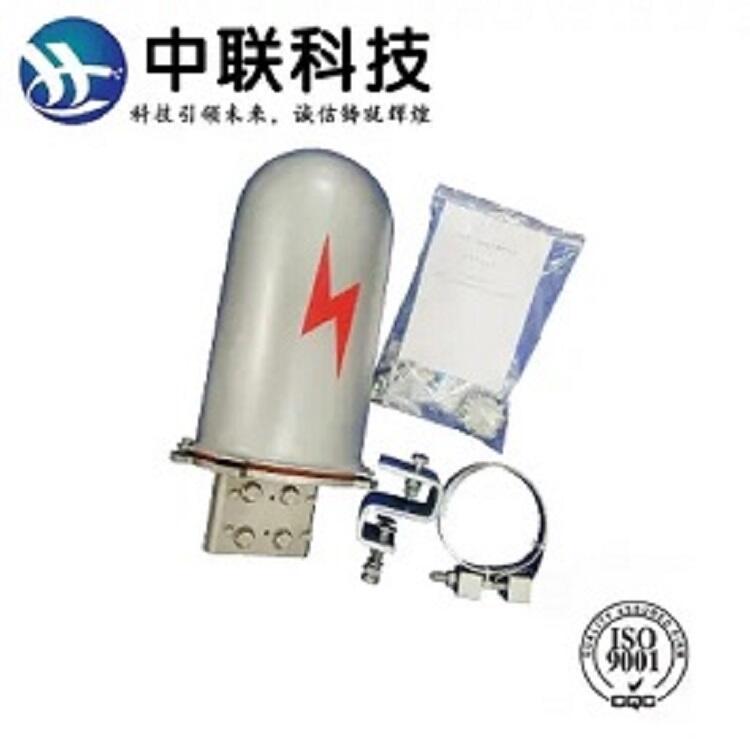

[光缆接续盒简述]:

光缆接续盒,又叫光缆接头盒和炮筒,是光缆的端头接入的地方， 阻止大自然中热、冷、光、氧和微生物引起的材料老化，并且具有优良的力学强度，坚固的光缆接头盒外壳及主体结构件能够忍受最恶劣的环境变化，同时起到阻燃，防水作用，使震动、撞击、光缆拉伸、扭曲等得到保护。

[光缆接续盒结构]:

1、支撑架：是内部构件的主体。

2、光缆固定装置：用于光缆与底座固定和光缆加强元件固定。一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。

3、光纤安放装置：能有顺序地存放光纤接头和余留光纤，余留光纤的长度应不小于1米，余留光纤盘放曲径不小于35mm，其中收容盘多可四层，容量较大，并能根据光缆接续的芯数调整收容盘。

4、光纤接头保护：把热缩后的保护套管放在收容盘里的纤芯固定夹上也可采用硅胶固定法。

5、光缆与接头盒密封：对光缆及底座进缆处用砂布将接头盒和光缆的交接处进行打磨，用清洁剂把打磨处擦干净，贴上铝箔，再将热缩管放在接头盒的入缆处，用喷灯按照先中间后向两端缓慢加热，使整个热缩管完全收缩即可。

[光缆接头盒参数]:

1.全长500mm，外径200mm，内径180mm。

2.温度性能：－40℃+60℃。

3.抗电强度：15KV直流，2分钟不击穿。

4.抗震性能：10级6次。

5.密封性能：100kpa,72小时，压力不变。

6.光缆外径22mm，接头芯数192芯。

7.使用寿命50年。

[余缆架简述]:

用于安放光缆接续时的富余光缆，一般设一个接头盒，都配一个余缆架，余缆架分杆用和塔用两种，如为杆用，刚需要提供使用杆径。

[余缆架特点]：

1、产品经热浸镀锌防腐处理，具有良好的户外防腐蚀性能。
2、可根据不同光缆的要求，设计保证盘放光缆小弯曲半径的产品。
3、方便杆塔安装，可防止盘缆松散、紊乱，安装牢固并能很好地保护光缆，避免光缆磨损。

[ADSS/OPGW光缆塔用引下线夹简述]:

主要用于OPGW光缆在杆塔上引线时的固定安装。如:在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全
[ADSS/OPGW光缆塔用引下线夹用途]:

塔用引下夹具主要用于OPGW光缆在杆塔上引线时的固定安装。如，在光缆接头杆(塔)处，光缆从夹持金具引到接续保护盒安装处的固定作用；光缆从杆塔上引下到地下管道，电缆沟、直埋，以及引下进入机房等处的固定。避免光缆在风力作用下与杆塔或其他物件摩擦而损坏光缆，以保护光缆的安全。
[ADSS/OPGW光缆塔用引下线夹特点]:

固定杆塔上引下的光缆于杆塔上，使其不晃动。

产品用途：光缆线路和首、末端杆塔上连续杆塔处。

使用方法：一般每隔1.5米左右装一只。

[防振锤简述]:

OPGW光缆用防振锤采用特殊的音叉式结构，能产生四个谐振频率，能很好地覆盖现实中OPGW光缆的振动频率范围。加装防振锤后，光缆的振幅大幅下降，且能够形成稳定振动的频率特别稀有，所以能令人满意的防振效果。 防振锤，是为了减少导线因风力扯起振动而设的。高压架空线路杆位较高，档距较大，当导线受到风力作用时，会发生振动。导线振动时，导线悬挂处的工作条件为不利。由于多次振动，导线因周期性的弯折会发生破坏。当架空线路档距大于120米时，一般采用防振锤防振。

[防震锤安装]:

1.防振锤不能直接安装在ADSS/OPGW光缆上。

2.按公式算出安装距离，如落在金具护线条预绞丝上的则照常安装（直接安装在金具护线条预绞丝上）；如超出金具护线条预绞丝，则需加安装防振锤护线条，而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。

3.防振锤低频端大锤头朝向杆塔一端。

[螺旋防震器简述]:
螺旋防振器使用高强度、耐老化、高弹性的PVC塑料制成，安装方便、快捷。适用于ADSS光缆和直径小于12mm的OPGW光缆，螺旋防振器是一个干涉型防振装置，利用其防振部分对风力振动产生阻尼作用，消耗了光缆振动的能量，抑制了光缆的振动，从而保护了光缆。

[螺旋防震器安装]：1.根据光缆的直径按选用规格表选配所需的螺旋防振器。2.安装好的螺旋防振器，其夹紧段靠杆/塔侧，且其夹紧部分末端与耐张夹具或悬垂线夹护线条预绞丝末端的距离约为12cm,可以沿光缆接连安装几个，也可在一个位置上同时安装几个。3. 根据光缆的运行张力，档距的大小来确定每档需配的数量。
