中联科技OPGW-24B1-50光缆 地线复合光缆

[OPGW光缆简述]:
OPGW光缆，也称光纤复合架空地线，把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，这种结构形式兼具地线与通信双重功能，OPGW光缆由于有金属导线包裹，使光缆更为可靠、稳定、牢固，由于架空地线和光缆复合为一体，与使用其他方式的光缆相比，既缩短施工工期又节省施工费用。

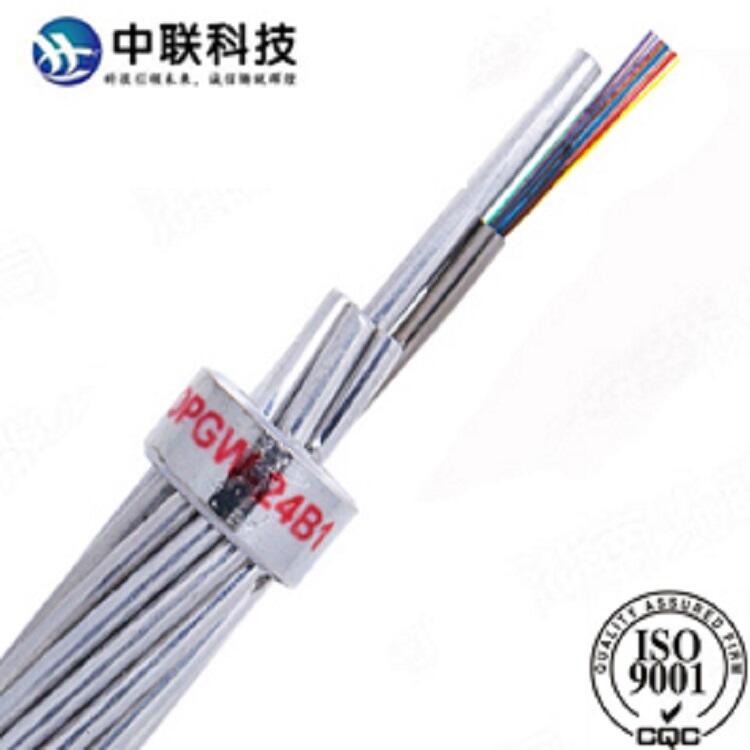

[OPGW光缆图片]:

[OPGW光缆参数]:

OPGW-24B1-50[58;11.5]结构图及参数表-- OPGW-10-50-1

[OPGW光缆配套金具]:

耐张金具：用在与终端杆塔、耐张杆塔、转角大于25°的杆塔和接续塔的联接；

悬垂金具：预绞式悬垂线夹是将光缆悬挂在输电线路杆塔上的联接金具；

紧固件：实现耐张线夹及悬垂线夹与杆塔的联接安装；

防振锤：干涉型防振装置，消耗了光缆振动的能量，抑制光缆的振动；

接头盒：是OPGW光缆的端头接入的地方；

余缆架：用于安放光缆接续时的富余光缆；

引下夹具：将OPGW光缆从杆塔上引下或引上的光缆紧固在杆塔上，使其不能晃动，以避免光缆的磨损。

[OPGW光缆特点]:

（1）一般用于高压超过110kv的线路，档距较大（都在250M以上）；

（2）容易维护，线路跨越问题易解决，其机械特性可满足线路大跨越；

（3）OPGW光缆外层为铝包钢结构，对高压电蚀及降解无影响；

（4）OPGW光缆在施工时必须停电，停电损失较大，所用OPGW光缆一般用于新建线路；

（5）OPGW光缆，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，线路杆塔强度就要相应的增加。
