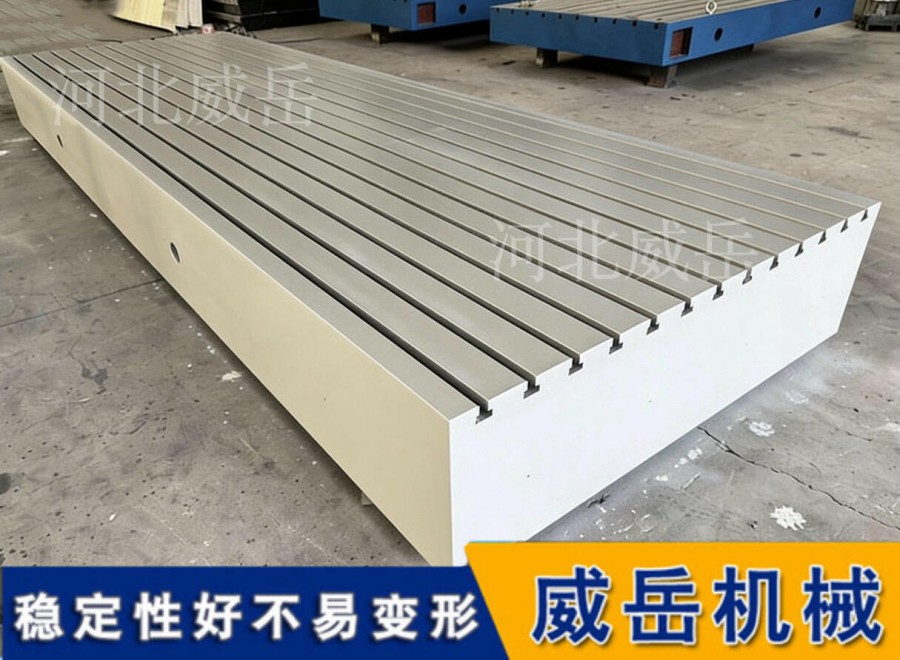

可定制-电机试验平台-铸铁平台 威岳实体商家

电机试验平台种类繁多，根据不同的分类标准（如用途、原理、功率等），可以形成一个完整的产品和系统谱系。以下是全和面、系统的分类和介绍：

一、 按核心负载原理和结构分类（比较核心的分类方式）

电力测功机平台（对拖/馈网式）

原理：使用一台“陪测电机”作为负载，与被试电机机械对拖。这台陪测电机既可以作为电动机提供阻力（消耗模式），也可以作为发电机将能量回馈电网（回馈模式）。

优点：四象限运行（正反转、电动/发电），能量回馈节能（效率>90%），动态响应相当快（毫秒级），控制精度高，可模拟复杂负载。

缺点：初期投资较高，系统复杂。

典型应用：新能源汽车驱动电机、伺服电机、通用高和效电机的研发、出厂和认证测试。这是当前高和端研发领域的主流。

磁滞/磁粉/电涡流测功机平台

原理：利用电磁原理产生制动扭矩。磁滞和磁粉通过磁性材料的特性，电涡流通过导体在磁场中产生的涡流损耗来吸收功率，并将能量以热能形式耗散。

优点：结构相对简单，成本较低，运行平稳，扭矩控制方便。

缺点：能量全部以热能消耗，需要强大的冷却系统；中高速区扭矩下降；动态响应慢（秒级），无法精和确模拟动态工况。

典型应用：小功率电机（如家用电器电机、微特电机）的出厂测试、简单性能测试及寿命试验。

水力测功机平台

原理：利用水与转子之间的摩擦阻力来吸收功率，通过调节水流量控制扭矩。

优点：可处理超大功率和扭矩（可达数十兆瓦），结构坚固耐用。

缺点：体积庞大，噪声大，控制精度低，低速特性差，能量全部浪费，运行成本高（耗水）。

典型应用：船舶发动机、重型柴油机、大型工业电机等特大功率机械的粗放型性能测试。

二、 按测试目的和阶段分类

研发验证平台

特点：高精度、高动态、多功能、可扩展。通常采用电力测功机，配备顶和级传感器（扭矩、功率分析仪）、实时控制系统和复杂工况模拟软件。支持MAP图、动态响应、NVH、相当限工况等深度测试。

目标：探索电机性能边界，验证设计理论，优化控制算法。

出厂测试平台

特点：高和效率、高可靠性、自动化、标准化。多为流水线配置，测试节拍快。侧重于关键参数的快速判定（如空载电流、功率、绝缘电阻、转向等），确保每台出厂产品合格。

目标：质量筛查，避免不良品流出。

认证与质检平台

特点：严格遵循国家标准（GB）、国际标准（IEC, ISO）或行业标准。测试项目、流程、精度必和须完全符合标准规定。通常由具备资质的第三方实验室运营。

目标：出具具有法律效力的测试报告，用于产品认证、能效标识申请、招投标等。

三、 按测试对象和行业应用分类

汽车电机试验平台

对象：新能源汽车驱动电机、起发电机、电动助力转向电机、油泵/水泵电机等。

特殊要求：需模拟整车工况（如WLTC、NEDC循环）、高动态响应、高转速（>15000rpm）、NVH测试、环境模拟（高低温）等。

工业电机试验平台

对象：变频电机、永磁同步电机、异步电机等。

特殊要求：侧重效率MAP测试（符合IE能效标准）、温升、过载能力、与变频器的匹配性测试。

伺服与精和密电机试验平台

对象：交流伺服电机、步进电机、力矩电机、直驱电机。

特殊要求：相当高控制精度和定位精度，动态响应（带宽）测试，转矩脉动分析，惯量匹配研究。

特种与航空航天电机试验平台

对象：舵机、飞控电机、高速离心机电机等。

特殊要求：相当和端环境模拟（高低温、真空、振动），超和高可靠性测试，寿命与加速老化试验。

四、 按系统集成复杂度分类

基本性能测试台：完成基础的扭矩-转速特性、效率、温升测试。

环境模拟测试台：集成温湿度箱、低压（高空）舱，测试电机在相当限环境下的性能。

NVH专用测试台：配备高精度消音室或半消声室、振动噪声传感器，专注于声振粗糙度分析。

动力总成测试台：测试电机、减速器、控制器集成的“三合一”或“多合一”电驱动总成，是汽车行业的发展趋势。

总结与选择建议

追求先进研发与深度测试：四象限电力测功机平台是唯和一选择。

进行大批量生产质量筛查：自动化、标准化的出厂测试平台（可基于简化电力测功机或磁滞测功机）性价比比较高。

测试超大功率传统机械：水力测功机仍有其不可替代性。

预算有限，进行基础教学或简单测试：磁粉或电涡流测功机可作为入门。

现代电机试验平台正朝着 “更高精度、更快动态、更复杂集成、更智能仿真” 的方向发展，其核心是将真实的物理台架与虚拟的仿真模型相结合，形成“硬件在环”的测试系统，以更低的成本和更高的效率完成电机及整个电驱动系统的开发与验证。
