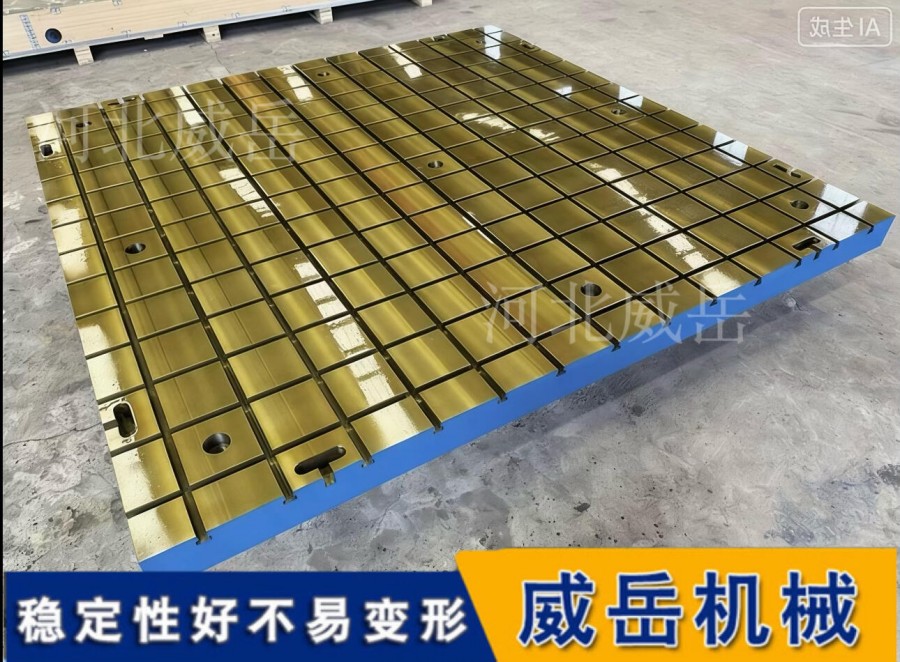

电机试验平台 重型铸铁平台 电机调试检测工作台 工厂直供

一套先进的电机试验平台是一个复杂的系统工程，其技术参数决定了平台的测试能力、精度、可靠性和适用范围。以下是其核心参数的详细阐述：

一、 机械与测功系统参数

这是平台物理能力的基石，决定了能“拖动”和“测量”何种电机。

扭矩范围：这是比较关键的参数。包括额定连续扭矩（平台可长时间稳定运行和测量的比较大值，如500牛米）和峰值短时扭矩（通常为额定扭矩的1.5至2倍，可持续数十秒，用于测试电机过载、启动能力）。

转速范围：同样包含额定连续转速（如12000转/分钟）和比较高相当限转速（如16000转/分钟）。对于高速电机、涡轮机械的测试，比较高转速至关重要。

精度等级：这是衡量平台档次的核心指标。

扭矩测量精度：通常表示为满量程的百分比（如±0.05% FS至±0.25% FS）。精度越高，数据越可靠。

转速控制与测量精度：通常为读数的百分比或绝和对误差值（如±0.01% of reading 或 ±1转/分钟）。

机械接口与安装：包括轴径尺寸、键槽或花键规格、法兰标准（如IEC标准），必和须与被试电机完和美匹配。平台通常配备高精度伺服电动升降滑台，并严格要求机械对中精度（如同轴度误差小于0.05毫米），以保护设备和保证测量准确性。

二、 电气与功率系统参数

这部分定义了平台能处理的电机电气规格和能量管理能力。

功率容量：平台的连续运行功率和短时峰值功率（如150千瓦连续，300千瓦峰值）。它必和须覆盖被测电机的比较大需求。

电压与电流范围：适配不同电机的工作电压（例如：直流0-1000伏，三相交流0-690伏）和电流测量能力（如0-1000安培有效值）。

电源特性：对于交流电机测试，电源的输出频率范围（如0-400赫兹或更高至1500赫兹用于高速电机）和波形质量（总谐波失真THD）是重要参数。

功率分析精度：这是电气侧的比较高精度指标，由高精度功率分析仪实现，通常为读数的±0.01%到±0.1%，用于精和确测量效率、功率因数等。

四象限运行与能量回馈：现代平台的核心功能。负载电机不仅能吸收能量（消耗），还能作为发电机将能量回馈至电网。关键参数包括回馈效率（通常>95%）和并网电流质量（如总谐波失真THDi <5%），以实现节能和稳定运行。

三、 测量、控制与软件参数

这是平台的“大脑”和“神经”，决定了自动化、智能化水平和测试深度。

数据采集性能：

高速采样率：可达每秒百万次（MHz）采样，用于捕获堵转、短路等瞬态过程的电流、电压波形。

同步精度：所有测量通道（电参数、扭矩、转速、温度等）必和须高精度同步，确保数据在时间轴上对齐。

实时控制性能：

控制周期：闭环控制系统的计算周期，越短响应越快，通常要求小于1毫秒，以实现高动态负载模拟。

测试功能广度：平台软件应支持丰富的标准测试和自定义测试。

稳态特性：空载、负载、温升、效率MAP图（损耗地图）测试。

动态特性：转矩阶跃响应、转速调节特性、惯量辨识。

工况模拟：模拟电动汽车实际行驶工况（如WLTC循环）、风机水泵的实际负载曲线。

系统集成与开放性：

通讯接口：支持CAN、CAN FD、EtherCAT、PROFINET等工业总线，与被试电机的控制器通信。

标定协议：支持XCP/CCP等汽车标定协议。

软件集成：可与MATLAB/Simulink、LabVIEW等第三方软件联合仿真或控制。

四、 辅助与环境模拟系统参数

这些参数扩展了平台的测试边界。

冷却系统：根据测试电机功率，提供强制风冷、水冷或油冷。需明确冷却介质的流量、压力、温度范围和稳定性要求（例如：冷却水要求25±3°C，压力6巴，流量40升/分钟）。

环境模拟舱：可选配高低温湿热箱，为电机提供温度范围（如-40°C至+150°C）和湿度可控的测试环境，用于考核相当和端条件下的性能。

NVH测试集成：平台可集成振动传感器和声学麦克风，用于测量电机在不同负载和转速下的振动加速度与噪音声压级，进行噪声、振动与声振粗糙度分析。

五、 安全与认证参数

这是保障人员与设备安全的底线。

安全防护：包括机械防护罩、急停按钮、轴温监测、振动监测、漏电保护、过载保护等多重连锁安全机制。

标准认证：平台整体设计应符合国际或地区的电气与机械安全标准，如CE认证（欧洲）、UL认证（北美） 等。

总结来说，评估一套电机试验平台，不能只看单一的功率或扭矩数字，而应将其视为一个由高精度机械、灵活电气、智能控制和专业软件构成的整体。 在选择时，必和须根据您具体的测试对象（电机类型、规格）、遵循的测试标准（国标、国军标、ISO等）以及未来的测试扩展需求，来综合审视上述所有参数。
