煤矿单体支柱数显测压表

矿用单体支柱测压表是煤矿井下用于监测单体液压支柱工作阻力的重要仪器，对于评估支柱对巷道顶板的支护效果、预防冒顶事故具有关键作用。以下是其详细介绍：

工作原理

• 机械指针式：通过液压油传递支柱压力至弹簧管，弹簧管变形带动齿轮传动，从而使指针指示压力值。

• 数字式：内置压力传感器，如电阻应变式传感器，将压力信号转换为电信号，经放大处理后由液晶屏显示。

分类及特点

• 机械指针式：结构简单、抗干扰强、无需电源，适合复杂的井下工况。但精度较低，通常为 2.5 级，且无数据存储功能。典型型号如 YHY60，量程为 0-60MPa，表盘直径 100mm。

• 数字式（数显 / 智能型）：精度高，可达 1.5 级或更高，带背光显示，可设置预警值。智能型还支持蓝牙传输、数据存储，存储容量≥10 万条。典型型号如 YHY100J，量程 0-100MPa，精度 1.0 级。

技术参数

• 量程：机械指针式常见量程有 20MPa、60MPa、100MPa；数字式有 20MPa、60MPa、100MPa、160MPa 等。

• 精度等级：机械指针式为 2.5 级，数字式为 1.5 级或 1.0 级。

• 显示方式：机械指针式为机械指针显示，数字式为液晶数字显示，且可进行单位切换。

• 防爆等级：一般为 Exib I Mb。

• 工作温度：机械指针式为 - 20℃~60℃，数字式为 - 25℃~70℃。

• 接口规格：通常为 M20×1.5 螺纹或 φ10mm 铜管，部分可选快插接口。

• 防护等级：机械指针式一般为 IP54，数字式为 IP65。

部分型号介绍

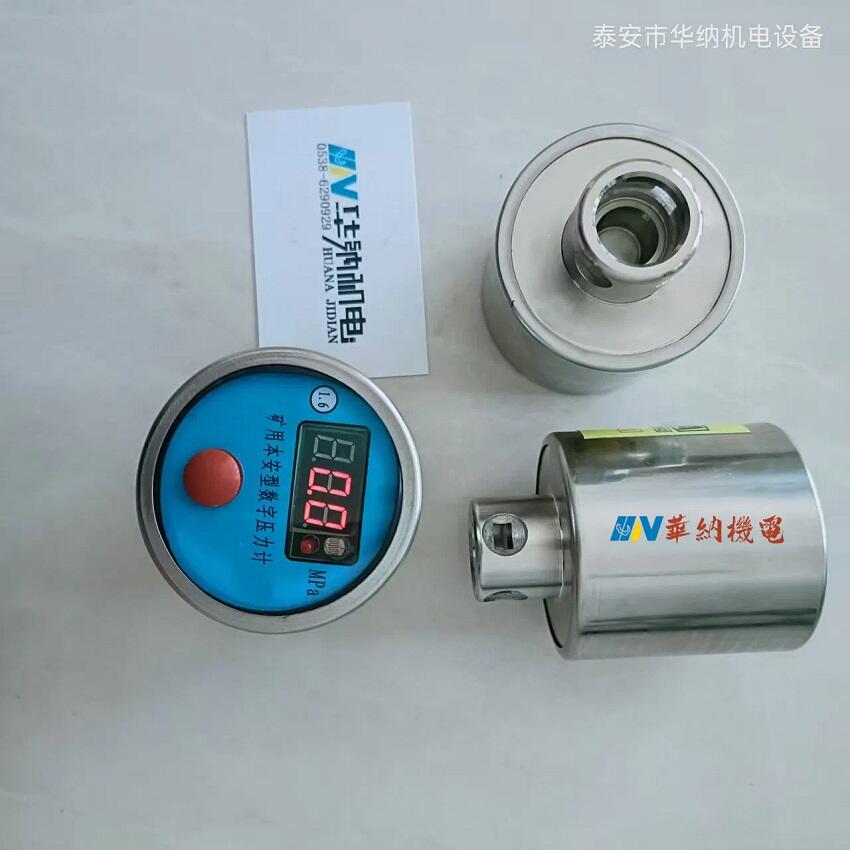

• 矿用本安型数字压力计：量程 0-60MPa，测量精度 ±4% FS，采用 6V（5# 电池组内置）供电，电池寿命≥2 年，防护等级 IP65，防爆等级 ExibⅠMb，产品重量 1.5kg，显示方式为数字 LCD 显示。
