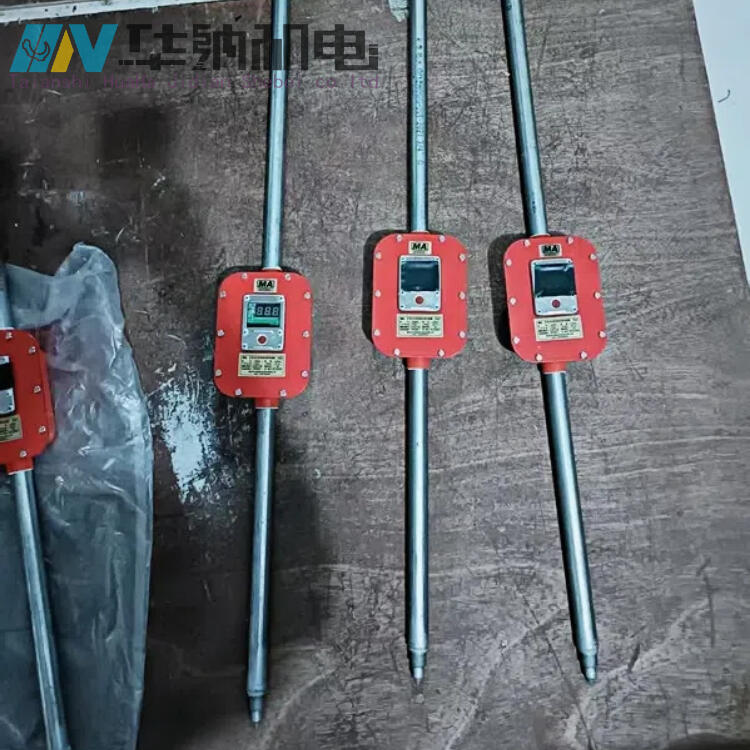

数显式煤矿顶底板动态监测仪

数显式煤矿顶底板动态监测仪是一种用于监测煤矿井下顶底板位移变化情况的仪器，对于保障煤矿安全生产具有重要意义。以下是关于它的详细介绍：

工作原理

数显式煤矿顶底板动态监测仪通常采用电子位移传感器，当顶底板发生相对运动时，传感器会产生电信号。该电信号经放大与一系列电路处理后，由单片计算机采集、处理，并存储起来，需要时可调出显示。例如，YHW-140 矿用顶板动态仪是通过在顶板钻孔内设置多个固定装置，这些固定装置随岩层变化产生位移，再通过测量钢丝绳与设在顶板表面的测读数装置相连，岩层移动带动钢丝绳移动，进而在测读数装置上反映出顶板不同层位的位移差。

功能特点

• 实时监测：能够实时监测顶底板的位移变化，及时发现异常情况，为预防顶板事故提供有力支持。

• 数字显示：采用数字 LED 显示，直观地显示顶底板移近量等数据，方便用户查看和记录。

• 精度较高：具有较高的测量精度，如 KBU101-200 顶底板移近量动态观测报警仪的测量精度为 1%，分辨率可达 0.1mm。

• 报警功能：部分仪器具备报警功能，如 KBU101-200 型，当顶底板下沉量超过设定值时，可通过 LED 光报警，提醒工作人员采取相应措施。

• 数据存储与传输：一些监测仪支持数据存储，如 KBU101-200 型存储容量为 8KB，可存储 30 天数据，部分型号还具备数据传输功能，可与井下监控系统联动。

技术参数

不同型号的数显式煤矿顶底板动态监测仪技术参数有所差异，以 KBU101-200 顶底板移近量动态观测报警仪为例，其量程为 0-300mm，测量范围为 0.8-3.8 米（配接长杆），显示方式为 LED，电源为 DC3.6V（连续工作 2 年），防爆形式为本质安全型 Exib1。

应用场景

主要用于煤矿井下巷道、工作面的顶底板动态监测，也可用于隧道、铁矿、铝矿、石膏矿等场所的顶板下沉量监测。
