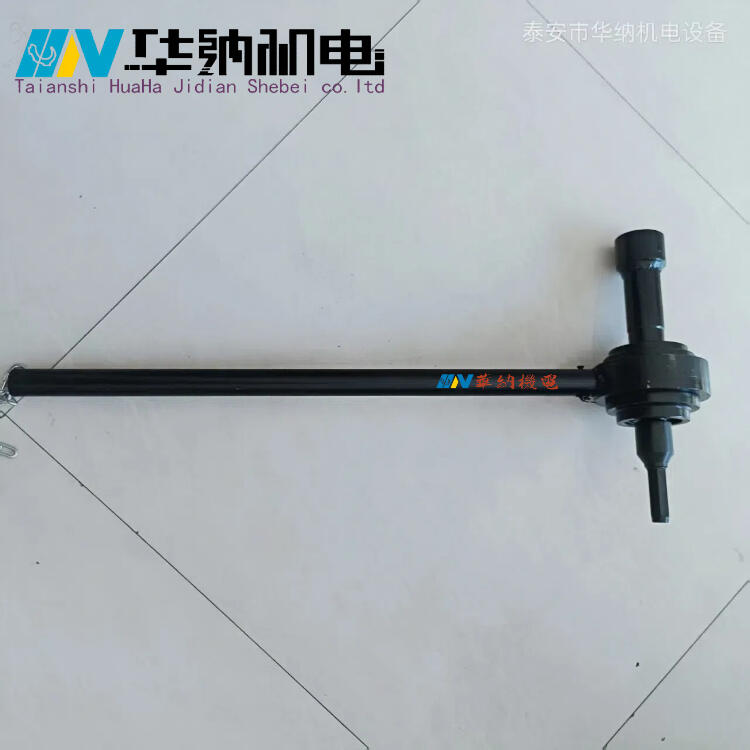

矿用扭矩放大器（扭矩倍增器）

矿用扭矩放大器是煤矿井下锚杆 / 锚索支护施工的核心增扭设备，通过行星齿轮减速原理将输入扭矩放大 4-76 倍，可在狭窄空间实现高精度扭矩输出，解决锚杆钻机扭矩不足导致的预紧力不达标问题，广泛用于综采工作面、掘进巷道的高强度螺栓紧固与支护作业。

一、核心结构与防爆设计

1. 行星齿轮传动系统

• 核心组件：太阳轮（输入）、行星轮组（3-4 个）、内齿圈（固定）、行星架（输出），通过齿轮减速比实现扭矩放大。

• 反作用力臂：固定外壳防止旋转，确保扭矩高效传递至输出端。

• 输出接口：标准四方 / 六方接头（19-38mm），适配锚杆螺母套筒。

2. 矿用安全设计

• 防爆等级：Exib I Mb（本质安全型）或 Exd I Mb（隔爆型），适配瓦斯环境。

材质：高强度合金钢，重量 4-12kg，满足单人操作需求。

二、工作原理与技术参数

1. 增扭机制

基于功率守恒定律（P=M×ω），输入扭矩通过行星齿轮减速降低输出转速，同步放大扭矩。放大倍数 K=（内齿圈齿数 Z₂/ 太阳轮齿数 Z₁）+1，实际效率 60%-90%（受摩擦损耗影响）。

2. 关键技术参数
