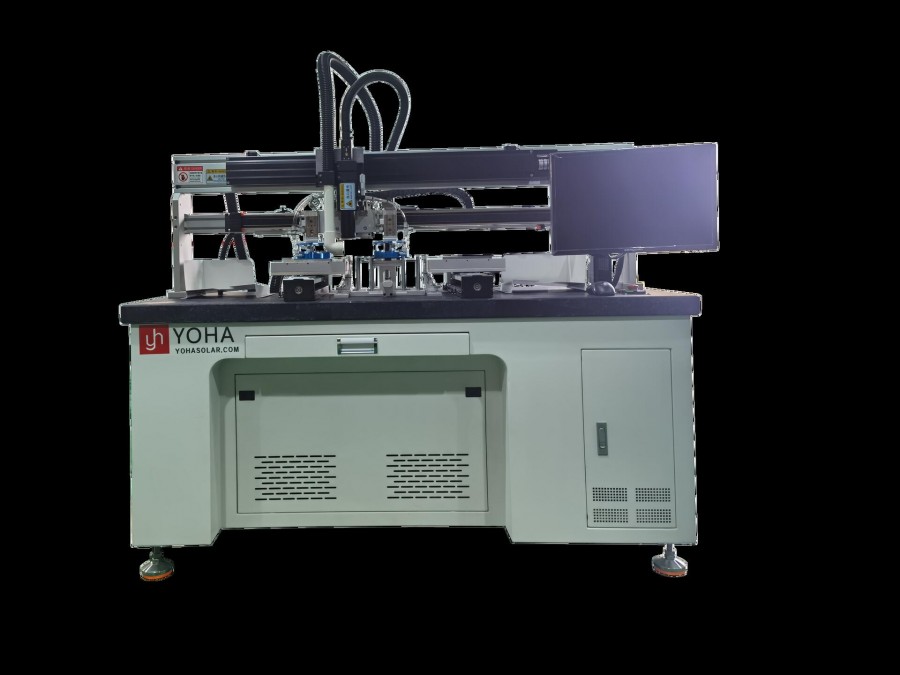

组件IV测试仪快速诊断故障
武汉曜华
湖北武汉市 · 付款后3天内
组件 IV 测试仪通过 “曲线形态 + 参数偏差 + 智能算法 + 辅助验证” 四步，可在 5-10 分钟内快速定位接线不良、二极管失效、隐裂、PID 等常见故障，结合红外热像与标准曲线库，准确率达 95% 以上，大幅缩短排查时间。以下是可直接落地的诊断体系与实操指南：
一、核心诊断逻辑与流程
标准曲线基准：以 STC 下的 “水平线 - 膝盖 - 墙” 三段式正常曲线为基准，同步记录辐照度（≥800W/㎡）、组件温度（25±2℃），排除环境干扰。
快速扫描与特征提取：10 秒内完成 IV 扫描，锁定 Voc、Isc、Pmax、FF、Rs、Rsh 六大核心参数，对比标称值与历史数据，定位异常区间。
曲线畸变模式匹配：通过内置故障曲线库（如多峰、台阶、斜率突变），结合算法自动判定故障类型。
辅助验证与定位：配合红外热像、万用表、EL 检测，精准锁定故障点，减少误判。
闭环处置与复测：修复后再次扫描，确认曲线回归正常，数据上传 MES / 云端追溯。
二、常见故障诊断速查表（曲线特征 + 参数阈值 + 处置方案）
| 故障类型 | IV 曲线特征 | 核心参数异常 | 快速处置步骤 |
|---|---|---|---|
| 接线松动 / 接触不良 | 整体波动大，Rs 显著增大，无固定畸变 | Isc 下降≥15%，Rs＞1Ω，复测数据偏差大 | 1. 检查插头、端子并紧固；2. 更换老化线缆；3. 用四线法复测排除线阻影响 |
| 旁路二极管短路 / 误触发 | 出现 “平台 / 多峰”，FF≤60%，Voc 下降≥3V | Voc 低于标称值 3V 以上，Pmax 降 40%+ | 1. 遮挡法定位故障组件；2. 万用表测二极管正向电阻（正常＜1Ω）；3. 更换接线盒或二极管 |
| 电池片隐裂 / 热斑 | 弱光下 Isc 下降，曲线局部凹陷，对应电压段发热 | Isc 偏差＞5%，曲线有异常峰 | 1. 红外热像定位热点；2. EL 检测确认隐裂；3. 更换组件或裂片电池片 |
| PID 效应 | 低电压段 “双峰”，Rsh 降低，漏电流增大 | FF＜0.75，Pmax 降 8%+ | 1. 绝缘测试查漏电流；2. 开启组件级 PID 修复；3. 复测 IV 曲线验证效果 |
| 串联电阻过大（Rs） | “墙” 倾斜角度变小，FF 下降 | Rs＞0.5Ω，Pmax 降 5%+ | 1. 检查焊带、连接器氧化；2. 更换高规格电缆；3. 重新焊接或压接端子 |
| 并联电阻过低（Rsh） | 曲线 “水平线” 倾角过大，漏电流增加 | Isc 略降，Voc 正常，Rsh＜10Ω | 1. 排查局部遮挡（如鸟粪、灰尘）；2. 检测组件 P-N 结分流路径；3. 更换异常电池片 |
三、关键诊断技巧与工具组合
快速定位组件级故障
组串级扫描：若组串离散率＞5%，逐一遮挡单组件复测，曲线恢复正常的组件即为故障件。
电压分段法：Voc 异常时，按旁路二极管数量分段扫描，定位失效二极管对应的电压区间。
参数阈值判定（快速筛错）
Voc：偏离标称值 ±1%→二极管 / 遮挡问题；
Isc：偏离标称值 ±2%→隐裂 / 衰减 / 遮挡；
Pmax：偏离标称值 ±3%→老化 / 热斑 / 接线不良；
FF：＜0.75→Rs 增大或 Rsh 降低。
多工具协同（精准定位）
IV + 红外：热斑与二极管故障，曲线凹陷对应热点位置；
IV+EL：隐裂故障，弱光下电流异常 + EL 暗纹双重验证；
IV + 万用表：二极管 / 接线故障，电阻测试快速确认通断。
四、设备常见问题自查（避免误判）
不闪光 / 曲线异常：检查灯控板电容电压（正常 270VDC）、更换 5A 保险、核对测试线正负极（1/3 脚正，2/4 脚负）。
无数据 / 通讯异常：更换屏蔽线、重启设备、更新固件、开启 50/60Hz 滤波远离干扰。
数据重复性差：校准光强、检查环境稳定性（辐照度波动＜±2%）、清洁光学镜头。
- 品牌：武汉曜华
- 技术参考： 支持210mm大尺寸硅片
- 认证标准：满足IEC 61215/61730、UL 1703等国际认证
- 组件类型：兼容单玻(3.2mm玻璃)/双玻(2.5+2.5mm)组件，功率范围450W-670W
- 起订：1台
- 供应：1000台
- 发货：3天内
