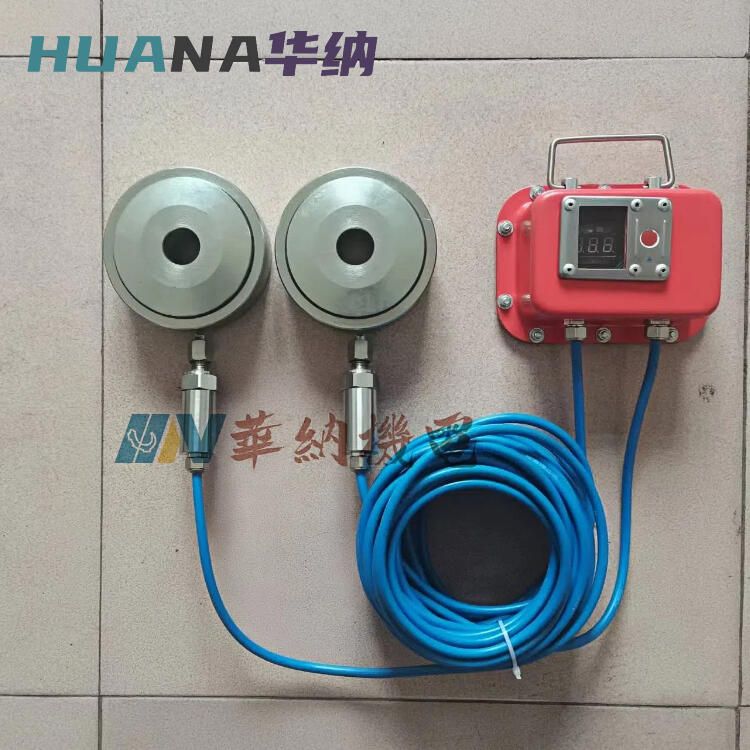

矿用双通道锚索测力传感器

矿用双通道锚索测力传感器是一种集成双路独立测力单元的矿用本安型监测设备，可同时对两根锚索（或同一锚索不同测点）的应力载荷进行同步监测，广泛应用于煤矿井下高应力巷道、交叉点、硐室等需要多锚索协同支护的场景，能有效提升支护结构受力监测的效率与全面性。

一、核心结构与设计优势

1. 双路独立传感单元内置两个互不干扰的测力模块，主流采用振弦式或应变片式传感原理，每个模块对应一路锚索应力测量通道，可独立标定、独立输出数据。传感器主体采用高强度合金钢材质，抗压抗冲击，防护等级≥IP65，能直接安装在锚索托盘与锁具之间。

2. 一体化集成设计双路模块集成在同一外壳内，体积紧凑（常规尺寸：直径≤120mm，厚度≤50mm），重量≤3kg，适配煤矿井下狭小安装空间；部分型号支持分体式显示 / 传输单元，通过矿用阻燃电缆连接，方便井下读数与数据传输。

3. 本安型防爆结构防爆等级符合 Exib I Mb 标准，电路采用本质安全型设计，内置过流、过压保护模块，可在瓦斯、煤尘爆炸危险环境下安全工作。

二、工作原理

以主流的应变片式双通道传感器为例：

• 两根锚索的应力分别传递至对应的应变片单元，当锚索受力变形时，应变片的电阻值发生变化；

• 传感器内部的信号调理电路将两路电阻变化量分别转换为电压信号，经 AD 转换后生成数字信号；

• 最终通过输出接口同步上传两路锚索的应力数据，部分型号支持本地数显，可直接读取双路实时载荷值。

振弦式双通道传感器则通过测量两路振弦的振动频率变化，分别计算对应锚索的应力大小，抗电磁干扰能力更强，适用于井下复杂电磁环境。
