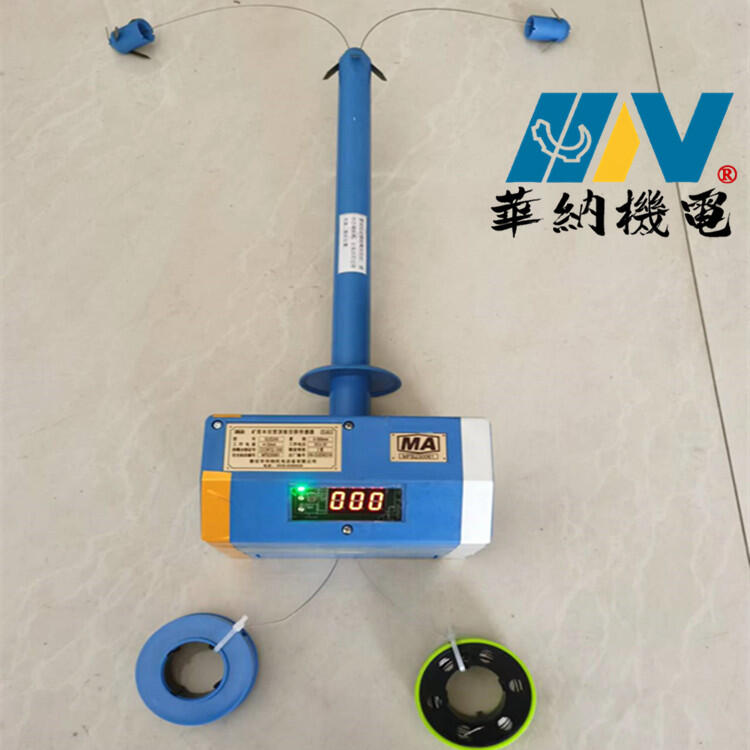

矿用GUD400W型顶板位移传感器

矿用本安型顶板位移传感器135@0538#5101是煤矿井下用于实时监测顶板位移变化的重要设备，对于保障矿山安全生产具有关键作用。以下是关于它的详细介绍：

工作原理

• 电阻式测量：顶板位移会使传感器内部电阻杆变形，导致电阻值变化，该变化经转换为电压信号，再通过滤波、放大及 AD 转换后输出数字量，从而得出顶板位移数据。

• 惠斯登电桥与单晶硅效应：利用压力与高度成正比原理，结合 MCS-51 单片机，实现对顶板位移的实时监测与超限报警。

• 非接触式测量：采用光学或超声波技术，避免机械接触磨损，通过测量光或超声波的传播时间、反射等参数来获取顶板位移信息，提升了传感器的长期稳定性。

技术参数

• 测量范围：通常为 0-300mm，部分型号可根据需求定制扩展至 500mm。

• 测量精度：精度可达 ±0.1mm，分辨率为 0.01mm，能精确捕捉顶板的微小位移变化。

• 数据传输：支持 RS485、CAN 总线、ZigBee、4G/5G 等多种传输方式，有线传输最远可达 10km，无线传输在井下巷道环境视距≥500m，且支持中继组网扩展。

• 工作环境：防爆等级符合 Ex ib I Mb，适用于有瓦斯、煤尘爆炸危险的区域；工作温度为 - 20℃-+60℃，湿度≤95% RH（无冷凝），防护等级达 IP65，能适应井下潮湿、粉尘及振动环境。

• 供电方式：采用本安型电源，DC 12V/24V，由井下安全电源供电，内置锂聚合物电池作为备用电源，容量≥5000mAh，断电后可连续工作≥48 小时，待机功耗≤0.5W，连续采集功耗≤2W。

结构与安装

• 结构特点：整机尺寸通常≤300mm×200mm×100mm，重量≤5kg，设计紧凑，便于在井下狭小空间安装。

• 安装方式：主要有钻孔安装和表面安装两种。钻孔安装是通过膨胀螺栓或锚杆固定于顶板岩层，传感器探头深入钻孔内 0.5-3m；表面安装则是利用磁吸或卡扣固定于支护架表面，适用于临时监测场景。

功能特点

• 实时监测与预警：能实时监测顶板位移情况，当位移量达到预设阈值时，可触发声光报警，提醒作业人员及时采取措施，预防顶板坍塌事故的发生。

• 数显直观：配备数显功能，能够直观显示顶板位移的数值，方便作业人员快速了解顶板状态。
