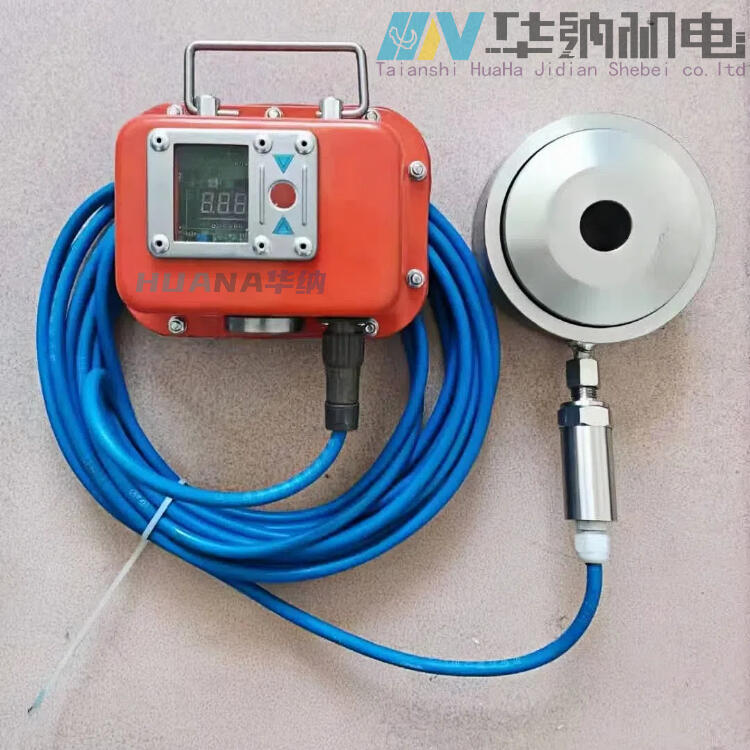

GMY-400型分体式锚索应力传感器

矿用分体式锚索应力传感器135#0538@5101是一种用于实时监测锚索载荷应力的精密仪器，在煤矿安全监测、岩土工程等领域应用广泛。以下是其详细介绍：

结构特点

矿用分体式锚索应力传感器由传感器本体和显示单元两部分组成，两者通过电缆连接。这种分体式设计便于安装与维护，尤其适用于狭小或复杂工况。

工作原理

多数矿用分体式锚索应力传感器基于电阻应变效应工作。当锚索受到应力作用时，传感器内部的应变片会随锚索一起变形，导致应变片的电阻值发生变化，通过测量电阻值的变化并经过相应的转换电路，即可将应力信号转化为电信号，进而得到锚索的受力情况。

技术参数

• 测量范围：一般为 0-400kN，部分型号可定制更大量程，如 0-600kN 等，以满足不同工程需求。

• 输出信号：常见的有 RS485 数字信号，抗干扰能力强，支持远程传输，也有 0-2.5V 等模拟信号输出类型。

• 精度：测量精度可达 ±3% 至 ±4%，部分煤矿井下专用型号精度更高，可达 ±0.1kN。

• 工作电压：通常为 DC5V，一些支持干电池供电的型号更便于野外作业。

• 防护等级：一般达到 IP54 及以上，具有良好的防水防尘性能，能适应煤矿井下潮湿、多尘的恶劣环境。

• 安装方法

• 安装位置：通常安装在锚杆托盘与锁具之间，保持居中，避免偏心受力，在煤矿巷道中，一般安装在顶板中部，与巷道垂直。

• 电缆管理：电缆需沿巷道壁敷设，每隔 2m 需固定，避免与高压电缆捆扎，保持适当距离以减少电磁干扰，外露部分做好保护，预留长度 8-10m 以便维护。

• 同轴对齐：传感器轴线需与锚索轴线重合，偏心误差需控制在 1mm 以内。

• 维护与保养

• 清洁与检查：定期清理传感器表面杂质，检查电缆连接是否牢固。

• 校准周期：根据使用环境，定期进行校准，煤矿井下传感器建议每 3 个月校准一次，以确保测量精度。

• 故障处理：如遇数据异常，需检查电缆连接、传感器密封性等，必要时返厂校准。
