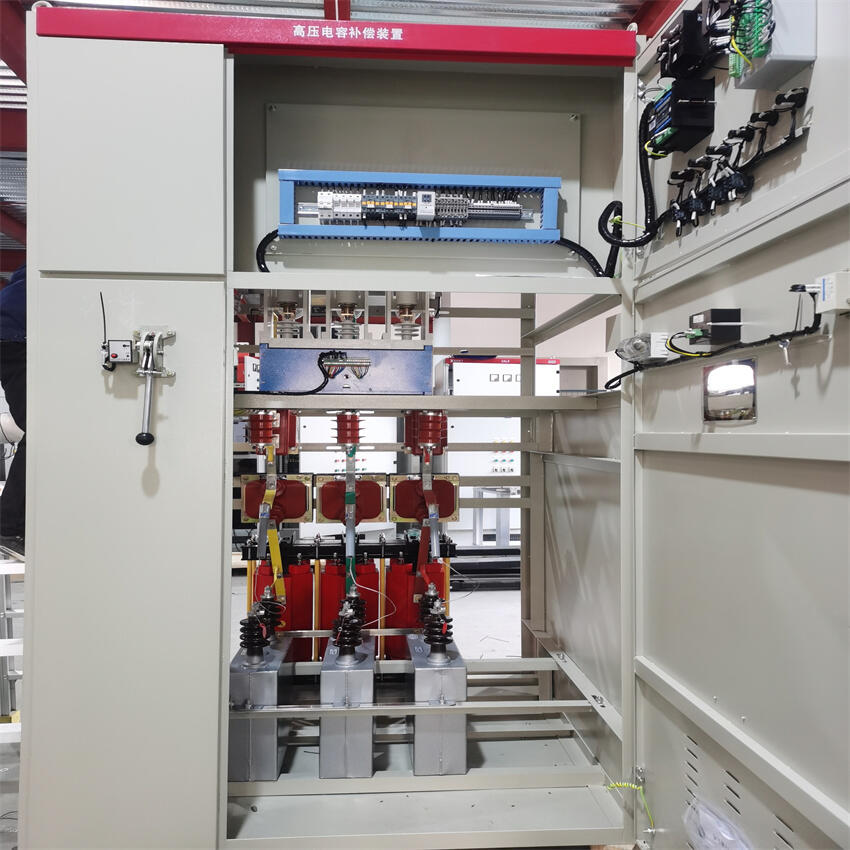

帅龙机电供应100夸人高压电容补偿柜 就地补偿装置

电容补偿柜主要元件选型和配置

以下内容侧重介绍电容补偿柜柜内元件，对补偿柜面板上元件的配置不做介绍。

1、主开关选择：

在大量工程实践中总结了这个经验：电容补偿柜主开关应采用带保护功能的熔断器式刀开关，对保证系统安全性很有帮助。选择熔断器式刀开关时应注意：电容器投切时电流很大，熔断器必须躲过电容器的启动电流。

2、电容器选择：

a、在车间母线段根据负荷状况采用120kvar或160kvar的电容补偿柜来就地补偿，低压配电室采用250kvar或300kvar的电容补偿柜集中补偿，这样不仅能满足补偿要求，而且节能、故障时容易找到电容器及其配套产品备件更换、可以使用标准的GGD柜体。

 b、单台电容器不要选太大也不宜太小，根据负荷状况、安装位置、建议单台电容器容量应在16-30kvar之间。

 c、电容器额定电压选择 如果使用单位没有使用高端电容器的投入预算，欲保证过压运行时电容器仍能长时间正常工作，建议在变压器低压侧电容器额定电压选择0.415kV，过压保护调至0.42kV，线路末端可适当采用0.45kV电容器，让电容器额定电压参数有较大余量，可有效降低电容器故障率。

3、电容器切换接触器参数选择：

电容补偿柜中的接触器出现触头粘结、线圈烧毁等现象，基本与接触器配置不合理和接触器实际参数指标低于说明书参数指标有关。所以建议配套接触必须提高一级选型。

 4、单台电容器配线选择：

电容器工作环境温度可高达50℃，建议按照50℃选择更恰当！经计算、校正的常用规格BVR导线50℃的载流量见下表 经过计算的常见补偿柜电容器导线选型标准(导线最小载流量按照GB50227-2017条款规定的1.5倍电容器额定电流计算，电容器以BSMJ型为例)。

 5、单台电容器保护电器选择：

目前有成套厂家采用微型断路器替代熔断器作为电容器保护电器，根据大量现场反馈信息来看，使用结果不尽人意！建议：在低压室及车间线段电容器保护电器首选熔断器加热继电器的保护形式。

6、补偿柜二次线路电压选择：

建议补偿柜二次线路统一采用AC380V，不主张采用AC220V，这其中原因因文章篇幅所限不深入解读。 总之，为了检修维护便利，建议补偿柜形式不能太多，应集中采用120kvar、160kvar、250kvar、300kvar，单台电容器采用16kvar、20kvar、25kvar、30kvar，其额定电压、配套接触器、导线、保护电器可按照前面的要求选取。对于电容补偿柜柜型应采用GGD，功能必须齐全，有条件可采用复合开关投切电容器的补偿柜。
